1. K. Mis on ASTM-i klassi 11 titaanisulam ning kuidas on selle koostis ja omadused võrreldes muude kaubanduslikult puhaste ja pallaadiumi sisaldavate titaaniklassidega?
V: ASTM Grade 11 (GR11) on pallaadium-stabiliseeritud kaubanduslikult puhas titaanisulam, mis on ametlikult tähistatud kuiTi-0,15Pd(titaan umbes 0,12–0,25% pallaadiumiga). See on sisuliseltASTM 1. klass (GR1)strateegiliselt lisatud pallaadiumi, plaatinarühma väärismetalli. See väike, kuid kriitilise tähtsusega legeeriv lisand muudab materjali korrosioonivõimet ilma selle mehaanilisi omadusi oluliselt muutmata.
Mehaaniliste omaduste poolest on GR11 peaaegu identne GR1-ga. Sellel on titaaniklassidest madalaim tugevus, mille minimaalne tõmbetugevus on 240 MPa (35 ksi), voolavuspiir on ligikaudu 170 MPa (25 ksi) ja suurepärane elastsus, mille pikenemine ületab tavaliselt 24%. See asetab GR11 titaani perekonna vormitavuse ja keevitatavuse äärmuslikule kohale.
Erinevus seisneb korrosioonikindluses. Kuigi GR1 pakub suurepärast jõudlust oksüdeerivates keskkondades, on sellel piirangud hapete redutseerimisel. 0,15% pallaadiumi lisamine nihutab titaani korrosioonipotentsiaali üllasemale (katoodilisele) tasemele, võimaldades materjalil jääda passiivseks redutseerivates happelistes keskkondades, kus tavaline kaubanduslikult puhas titaan korrodeeruks kiiresti. See saavutatakse mehhanismi abil, mida tuntakse kuikatoodmodifikatsioon-pallaadiumi-rikkad piirkonnad pinnal toimivad tõhusate katoodsaitidena, soodustades titaanoksiidi kile taaspassiveerumist isegi oksüdeerijate puudumisel.
Võrreldes teiste pallaadiumi{0}}sisaldavate klassidega:
GR7 (Ti-0,15Pd)põhineb GR2-l, pakkudes suuremat tugevust (minimaalne tõmbetugevus 345 MPa) kui GR11
GR11on GR1-l põhinev madala-hapniku ja suure-plastilisusega versioon
GR16jaGR17on pallaadiumi{0}}sisaldavad vastavalt GR4 ja GR1 variandid erinevate hapnikupiirangutega
Rakenduste jaoks, mis nõuavad maksimaalset vormitavust koos suurendatud redutseeriva happekindlusega, on GR11 eelistatud valik GR7 ees, kuna selle madalam hapnikusisaldus tagab suurepärase plastilisuse raskete vormimisoperatsioonide jaoks.
2. K: Millised konkreetsed korrosioonikeskkonnad õigustavad ASTM GR11 valikut standardse GR1 või GR2 asemel ja milline on mehhanism, mille abil pallaadium suurendab korrosioonikindlust?
V: ASTM GR11 valik on õigustatud just keskkondades, kus standardse kaubanduslikult puhta titaani (GR1 või GR2) korrosioonikindlus on väike või ebapiisav. Peamised sihtkeskkonnad onredutseerivad happed, eritivesinikkloriidhape (HCl) , väävelhape (H₂SO4)jasipelghape, eriti kõrgetel temperatuuridel ja õhuvabades (hapniku{0}}vabades) tingimustes.
Näiteks vesinikkloriidhappes on GR1-l vastuvõetavad korrosioonikiirused (tavaliselt<0.1 mm/year) only at concentrations below 3% and temperatures below 40°C. Beyond these limits, the passive oxide film breaks down, and corrosion accelerates rapidly. GR11, by contrast, can withstand up to approximately 10% HCl at boiling point and shows excellent resistance in higher concentrations at moderate temperatures. Similarly, in sulfuric acid, GR11 extends the useful service range from approximately 5% (for GR1) to 20% or higher at elevated temperatures.
Korrosioonikindluse mehhanism hõlmabkatoodmodifikatsioon väärismetalli lisamise teel. Pallaadiumiosakesed, mis on õilsamad kui titaan, on jaotunud kogu mikrostruktuuris. Kui pind puutub kokku söövitava elektrolüüdiga, toimivad need pallaadiumi-rikkad piirkonnad vesiniku eraldumise reaktsiooni tõhusate katoodsaitidena. See nihutab titaanmaatriksi korrosioonipotentsiaali passiivsesse piirkonda, kus kaitsev titaandioksiidi (TiO₂) kile võib moodustuda ja jääda stabiilseks. Sisuliselt võimaldab pallaadiumi lisamine titaanil "ise{5}passiveerida" isegi keskkondades, kus puudub lahustunud hapnik või muud oksüdeerijad.
Oluline on see, et pallaadiumisisaldus on optimeeritud 0, 12–0, 25%, et saavutada see elektrokeemiline efekt ilma materjali maksumust oluliselt suurendamata. Äärmiselt agressiivse redutseeriva keskkonna jaoks võib määrata kõrgema pallaadiumiklassi, nagu GR12 (Ti-0,3Mo-0,8Ni) või GR17 (suurema pallaadiumisisaldusega). Kuid enamiku keemilise töötlemise rakenduste jaoks, kus GR1 on marginaalne, tagab GR11 optimaalse tasakaalu korrosioonikindluse, vormitavuse ja maksumuse vahel.

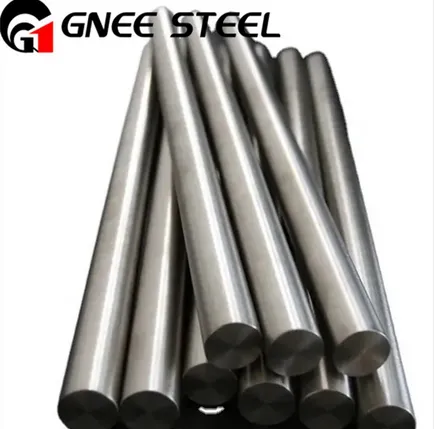

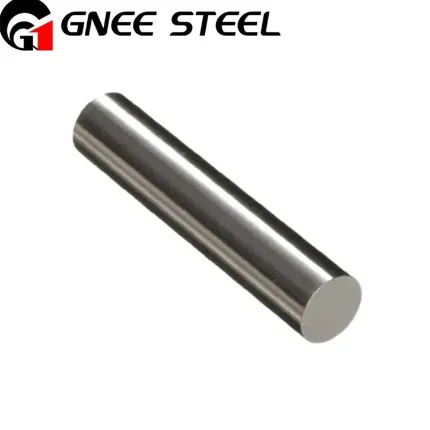

3. K: Millised on ASTM GR11 ümarlattide tüüpilised tööstuslikud rakendused ja miks on varda vorm nende rakenduste jaoks eriti sobiv?
V: ASTM GR11 ümarvardaid kasutatakse paljudes nõudlikes keemilise töötlemise, farmaatsia- ja mererakendustes, kus korrosioonikindluse ja vormitavuse kombinatsioon on kriitiline. Varrasvorm on eriti hinnatud komponentide puhul, mis nõuavad töötlemist, sepistamist või keermestamist, kuna see annab tooraine geomeetria, mis on vajalik täpsete tolerantsidega keerukate detailide tootmiseks.
Peamised rakendused hõlmavad järgmist:
Soojusvaheti torud ja torulehed:GR11 kasutatakse soojusvaheti torude ja torulehtede jaoks, millesse need on valtsitud või keevitatud. Keemiatehastes, mis käitlevad vesinikkloriid- või väävelhappevooge, tagab pallaadiumi lisamine pikaajalise terviklikkuse. Varda vorm on oluline torulehtede töötlemiseks, mis nõuavad täpseid aukude mustreid ja kvaliteetset-pinnaviimistlust, et tagada torude{5}}--torude usaldusväärsed ühendused.
Klapi komponendid:Klapi varred, istmed ja viimistlusdetailid on sageli valmistatud GR11 baarist. Need komponendid on allutatud tugevatele lokaalsetele pingetele ja erosiivsetele-korrosioonitingimustele. Pallaadiumilisand tagab happe vähendamisel vajaliku korrosioonikindluse, samas kui varda vorm võimaldab keermete, tihenduspindade ja keerukate sisegeomeetriate täpset töötlemist.
Kinnitusvahendid ja poldid:Agressiivses keemilises keskkonnas ei ole standardsed roostevabast terasest kinnitusdetailid piisavad. GR11 bar on töödeldud poltide, naastude ja mutritega äärikühenduste, surveanumate ja torustike jaoks. Materjali suurepärane elastsus tagab, et kinnitusvahendeid saab korralikult keerata, ilma et tekiks hapra purunemise ohtu.
Pumba võllid ja tiivikud:Söövitavaid vedelikke käitlevate pumpade puhul tagab GR11 bar pöörlevate komponentide jaoks vajaliku tugevuse, korrosioonikindluse ja väsimusvõime kombinatsiooni. Varda vorm võimaldab toota pikki sirgeid ja täpse kontsentrilisusega varre.
Farmaatsia- ja biotöötlusseadmed:Farmaatsiatööstuses, kus toote puhtus on esmatähtis, kasutatakse GR11 komponentide jaoks, mis puutuvad kokku söövitavate puhastusvahendite või protsessivedelikega. Mürgiste legeerelementide puudumine (pallaadium on bioloogiliselt inertne) ja materjali suurepärane puhastatavus muudavad selle sobivaks hügieenilisteks rakendusteks.
Baari vorm tarnitakse tavaliseltlõõmutatud seisund, tagades ühtlase mikrostruktuuri ja ühtlase töödeldavuse. Kriitiliste rakenduste jaoks on vardad sageli tsentriteta jahvatatud täpsete tolerantside saavutamiseks, kõrvaldades pinnadefektid ja tagades, et töödeldud komponendid vastavad rangetele mõõtmetele.
4. K: Millised on kriitilised tootmiskaalutlused ja kvaliteedikontrolli nõuded ASME VIII jaotise surveanuma ehitamiseks mõeldud ASTM GR11 ümarlattide puhul?
V: Kui ASME VIII jaotise surveanuma konstruktsiooni jaoks on ette nähtud ASTM GR11 ümarvardad,-nagu äärikupoltide, düüside tugevduste või sisemiste tugede jaoks-, reguleerib tootmis- ja kvaliteedikontrolli nõudeid ASTM B348 (põhispetsifikatsioon) ja ASME katla ja surveanumate koodi täiendavate nõuete kombinatsioon.
Tootmiskaalutlused:
Pallaadiumi lisamine GR11-s nõuab sulamise ajal hoolikat kontrolli, et tagada homogeenne jaotus. Sulamit toodetakse tavaliselt kasutadesvaakumkaare ümbersulatamine (VAR)võiplasmakaare sulatamine (PAM)protsessid, mis tagavad vajaliku kontrolli keemia üle ja minimeerivad segregatsiooniriski. Pallaadium, mis on tihe väärismetall, peab olema ühtlaselt jaotunud, et vältida liigse või puuduliku pallaadiumisisaldusega piirkondi.
ASME rakenduste kvaliteedikontrolli nõuded:
Materjali sertifikaat:Veski peab hoidma anASME volikirija säilitama kvaliteedisüsteemid, mis vastavad ASME II jaotise osale A. Iga baarisaadetis peab sisaldama sertifitseeritudMaterjali testimise aruanne (MTR)dokumenteerides vastavust nii ASTM B348-le kui ka kohaldatavale ASME materjali spetsifikatsioonile (tavaliselt SA-348).
Keemiline analüüs:Pallaadiumisisalduse kontrollimine on kriitiline. MTR peab esitama pallaadiumianalüüsi, tavaliselt 0,12–0,25%, ja tagama, et muud elemendid vastavad pallaadiumilisandiga GR1 rangetele piiridele. GR1 elastsuse säilitamiseks peab hapnikusisaldus olema maksimaalselt 0,18%.
Mittepurustav testimine:Survet{0}}hoidvate rakenduste puhul 100%ultraheli testimine (TÜ)on sageli volitatud tuvastama sisemisi vigu, nagu tühimikud, kandmised või laminaadid. Testimine viiakse läbi ASME V jaotise järgi, aktsepteerimiskriteeriumid põhinevad tavaliselt lameda{1}}põhjaaugu viitestandardil.
Kuumtöötluse valideerimine:GR11 vardad tarnitakse lõõmutatud olekus. Lõõmutamisprotsess (tavaliselt 650–760 kraadi, millele järgneb õhkjahutus) tuleb dokumenteerida ja valideerida, et tagada ühtlane mikrostruktuur ja omadused. Ühtsuse kontrollimiseks tehakse sageli kõvadustesti.
Jälgitavus:Nõutav on täielik jälgitavus valuploki sulast kuni valmis vardani. Iga riba peab olema märgistatud kuumuse numbri, spetsifikatsiooni ja klassiga, mis võimaldab jälgida veski algse sertifikaadini.
Kõrgendatud temperatuuriga rakenduste puhul võib pideva koormuse tingimustes toimivuse kontrollimiseks määrata täiendavaid katseid, nagu pingerebenduskatse või roomekatse.
5. K: Kuidas on ASTM GR11 vormitavus, keevitatavus ja töödeldavus võrreldes teiste titaaniklassidega ning milliseid tootmistavasid soovitatakse kvaliteetsete komponentide tootmiseks?
V: ASTM GR11 pärib oma põhiklassi GR1 suurepärased vormitavuse ja keevitatavuse omadused, tagades samal ajal parema korrosioonikindluse. Pallaadiumi olemasolu toob aga kaasa valmistamisel peeneid kaalutlusi, mida tuleb optimaalsete tulemuste saavutamiseks arvesse võtta.
Vormitavus:
GR11 pakub pallaadium{1}}stabiliseeritud titaani klasside seas kõrgeimat elastsust. Kuna pikenemine ületab tavaliselt 24% ja madal tootlikkuse-/-tõmbe suhe, saab selle külm-vormida keerukateks vormideks ilma pragudeta. Soovitatavad vormimistavad on järgmised:
Suuremate painderaadiuste kasutamine (tavaliselt 2–3 korda materjali paksus)
Progressiivsete vormimisoperatsioonide kasutamine tõsiste deformatsioonide korral
Vahepealse pinge{0}}leevendamise läbiviimine, kui külma vähendamine ületab 50%
Vältida vormimist temperatuuril alla 10 kraadi, et vältida elastsuse vähenemist
Keevitatavus:
GR11-l on suurepärane keevitatavus, mis on võrreldav GR1-ga. Pallaadiumi lisamine ei mõjuta oluliselt keevitatavuse omadusi. Peamised kaalutlused hõlmavad järgmist:
Varjestus:Titaani reaktsioonivõime hapniku, lämmastiku ja vesinikuga nõuab inertgaasi (argooni või heelium) kaitset nii keevisvanni kui ka kuumuse{0}}mõjutatud tsooni jaoks. Täielike -läbivusvuukide jaoks peab gaasikate ulatuma keevisõmbluse tagumise küljeni.
Täitemetalli valik:Korrosioonikindluse säilitamiseks keevisõmbluse piirkonnas on soovitatav kasutada sobivat täitematerjali (tavaliselt AWS ERTi-11). Vähem agressiivsetes keskkondades võib ERTi-1 täiteaine olla vastuvõetav, kuid GR11 suurendatud redutseeriv happekindlus säilib kõige paremini sobiva täiteainega.
keevisõmbluse värv:Keevisõmbluse värvuse muutus-(sinine, kuldne või hall) näitab ebapiisavat varjestust ja hapnikuga saastumist. Selline värvimuutus tuleb enne komponendi kasutuselevõttu eemaldada mehaaniliste või keemiliste meetoditega.
Keevituse{0}}järgne kuumtöötlus:Üldjuhul pole GR11 jaoks nõutav, kuid see võib olla ette nähtud pingete leevendamiseks keerulistes keevisõmblustes või täieliku elastsuse taastamiseks pärast märkimisväärset külmtööd.
Töödeldav:
GR11 töödeldavus on sarnane GR1-ga, mida peetakse titaaniklasside seas õiglaseks kuni heaks. Materjali madal soojusjuhtivus ja kalduvus kõveneda nõuavad spetsiifilisi töötlemisvõtteid:
Tööriistad:Soovitatavad on teravad, positiivsed{0}}rakekarbiidist tööriistad, millel on kulumiskindel kate (AlTiN või TiAlN).
Jahutusvedelik:Kõrgsurve{0}}jahutusvedelik (70–100 baari) on laastude eemaldamiseks ja soojuse hajutamiseks hädavajalik
Kiirused ja etteanded:Madalamad lõikekiirused (30–60 m/min treimiseks) suurema ettenihkega, et vältida töökarastamist
Kiibi juhtimine:Tüüpilised on pidevad nöörilised laastud; laastumurdjad või katkenud lõiked aitavad hallata laastu teket.
