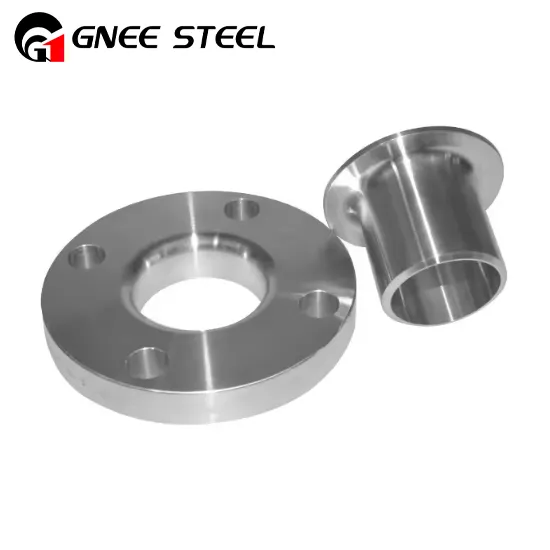

Lapitud vuugiäärikud

Torustikusüsteemides äärikühenduste jaoks kasutatakse otstega ühendusäärikuid. Need äärikud on saadaval suurustes ½" kuni 24" ja surveklassides 150#, 300#, 400#, 600#, 1500# ja 2500#.

Küsi pakkumist

Räägime nüüd

Hiina juhtiva tarnija ja tootjana pakub GNEE Steel kulutõhusaid nikli-põhiseid sulamitooteid.

Saada meil-:ss@gneesteel.com
Tel:+8615824687445

Toote tutvustus

Süsinikterasest või madala legeeritud terasest torusüsteemides on väga kasulikud ühendusäärikud. Seda tüüpi äärikute kasutamine torustike süsteemides nõuab süvisühendusega torude otsad. Torusüsteemid, mis nõuavad ülevaatuse või rutiinse hoolduse jaoks sagedast lahtivõtmist, võivad kasutada ühendusääriku ja toruotsa sõlme. Need äärikud on kasulikud ka suure läbimõõduga või raskesti muudetavate torude konfiguratsioonide paigaldamisel tänu nende kiirele poldiava paigutusele. Spetsiifilised meetodid aitavad neid äärikuid saavutada, näiteks kui toru materjal on eksootiline, moodustatakse ühenduskoht toru materjali kujundamisel pärast lahtise ääriku paigaldamist.

Ringliigendi äärikute spetsifikatsioon

Mõõdud:ANSI B16.5, ANSI B16.47 seeria A ja B, MSS SP44, ASA, API-605, AWWA, kohandatud joonised

Suurus:1/2 tolli (15 NB) kuni 48 tolli (1200 NB)

Klass:150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN standardne ND-6, 10, 16, 25, 40 jne.

DIN:DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN26634, DIN2633 637, DIN2638, DIN2673

BS:BS4504, BS4504, BS1560, BS10

Ääriku näo tüüp:Lamepind (FF), ülestõstetud esikülg (RF), rõngasliigend (RTJ)

Hastelloy Pipe Lap Joint Flange

LAP LIIGTE ÄRIKU MATERJALID

Roostevabast terasest vuugiäärik	ASTM/ASME A/SA182:- F304, F304L, F316, F316L, ASTM/ASME A/SA351:- CF3, CF3M, CF8, CF8M, DIN 1.4306, DIN 1.4301, DIN 1.44104, DIN 1.44104, 08, DIN 1.4306, DIN 1.4409
Dupleksliigendi äärik	S31803 / S32205 A182:- Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Super Duplex Lap-liigendi äärik	S32750 / S32760 A182:- Gr F51 / F52 / F53 / F54 / F55 / F57 / F59 / F60 / F61
Vasest nikkelliigendi äärik	ASTM / ASME SB 61 / 62 / 151 / 152, vasknikkel 90/10 (C70600 ), vasknikkel 70/30 (C71500), UNS C71640
Titaanist vuugiäärik	ASTM B381 / ASME SB381: - titaan, gr. 1, titaan, gr. 2, titaan, gr. 4, titaan, gr. 5, titaan, gr. 7 ASTM R50250/GR.1\|R50400/GR.2\|R50550/GR.3\|R50700/GR.4\|GR.6 \|R52400/GR.7\|R53400/GR.12\|R56320/GR.9\|R56400/GR.5
Vasest vuugiäärik	TP1, TP2, C10930, C11000, C11300, C11400, C11500, C11600, C12000, C12200, C12300, T1, T2, C10100, C10200, C1030, C1030, C1030, C1030 00, C10910, C10920, TU1, TU2, C12500, C14200, C14420, C14500, C14510, C14520, C14530, C17200, C19200, C21000, C23000, C26000, C27000, C27400, C3800, C3300, C3300, C3800 00, C44400, C44500, C60800, C63020, C68700, C70400, C70600, C70620, C71000, C71500, C71520, C71640 jne
Incoloy Lapi liigendiäärik	ASTM B564 / ASME SB564: - Incoloy 800, 800H, 800HT (UNS N08800), 825 (UNS N08825), 925
Inconel Lapi liigendäärik	ASTM B564 / ASME SB564: Inconel 600, 601, 625, 718, 783, 690, x750
Nikkelliigendi äärik	ASTM B564 / ASME SB564: - Nikkel 200, Nikkel 201, Nikkel 205, Nikkel 205LC
Hastelloy vuugiäärik	ASTM B564 / ASME SB564:- Hastelloy C276 (UNS N10276), C22 (UNS N06022), C4, C2000, B2, B3, X
Monel Lapi liigendiäärik	ASTM B564 / ASME SB564:- Monel 400 (UNS nr N04400), Monel 500 (UNS nr N05500)
Süsinikterasest vuugiäärik	ASTM/ASME A/SA105 A/SA105N ja A/SA{2}}WCB, DIN 1.0460, DIN 1.0402, DIN 1.0619, stantsitud teras, ASTM A105 / ASME SA105, A105N, ASTM A350 LF2 / ASME SA3 High5eld ASTM A694 / A694 (F52, F56, F60, F65, F70, F80)
Legeeritud terasest vuugiäärik	ASTM A182 / ASME SA182:- F5, F9, F11, F12, F22, F91
Sulamist 20 ringi liigendiäärik	ASTM B462 / ASME SB462:- Carpenter® 20 sulam, sulam 20Cb-3
254 SMO Lapvuugi äärik	ASTM A182 / ASME SA182:- SMO 254/6Mo, UNS S31254, DIN 1.4547
Alumiiniumist vuugiäärik	5052 / 6061 / 6063 / 2017 / 7075 / jne.
Messingist vuugiäärik	3602 / 2604 / H59 / H62 / jne.
Muu vuugiääriku materjal	Tinapronks, alumiiniumpronks, pliipronks, Nimonic 75, Nimonic 80A, Nimonic 90, AISI 4140, AISI 4130, kerge teras, Al6XN äärikud
