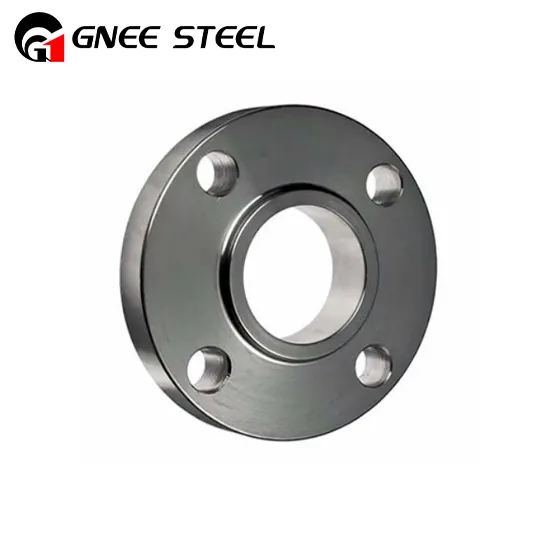

Libistage äärikud

Slip on äärikud on ümmargused kettad, millel on torukujuline pikendus. Need on konstrueeritud nii, et need libisevad üle toru otsa ja seejärel keevitatakse toru külge. Seejärel kruvitakse äärik teise sama tüüpi või erinevat tüüpi ääriku külge. Libisevad äärikud on kinnitatud poltidega, et tagada tihedus ja vältida lekkeid.

Küsi pakkumist

Räägime nüüd

Hiina juhtiva tarnija ja tootjana pakub GNEE Steel kulutõhusaid nikli-põhiseid sulamitooteid.

Saada meil-:ss@gneesteel.com
Tel:+8615824687445

Toote tutvustus

Slip-on (SO) äärikud on teatud tüüpi äärikud, mille tihenduspinnal on tasane pind ja mida kasutatakse tavaliselt madala rõhuga rakendustes. Neid nimetatakse "slip-on", kuna neid saab hõlpsasti toru või liitmiku otsa libistada ja seejärel paika keevitada. Neil on ka puuritud siseläbimõõt, mis ühtib toru välisläbimõõduga, võimaldades vedelike või gaaside sujuvat voolamist.

Toote tüüp	Slip-on toruäärik, ASME 16.5 libisemisäärikud / SORF-äärikud
Suurus	½ tolli (15 NB) kuni 48 tolli (1200 NB)
Klass	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN standardne ND-6, 10, 16, 25, 40 jne.
Äärikutel roostevabast terasest libisemine	ASTM A 182, A 240 F 304, 304L, 304H, 316, 316L, 316Ti, 310, 310S, 321, 321H, 317, 347, 347H, 904L
Süsinikterasest libisemine äärikutel	ASTM / ASME A/SA 105 ASTM / ASME A 350 , ASTM A 181 LF 2 / A516 Gr.70 A36, A694 F42, F46, F52, F60, F65, F70
Legeerterasest libisemine äärikutel	ASTM / ASME A/SA 182 & A 387 F1, F5, F9, F11, F12, F22, F91
Dupleks terasest libisemine äärikutel	ASTM / ASME A/SA 182 F 44, F 45, F51, F 53, F 55, F 60, F 61
Spetsialiseeruda	Joonise järgi
Standard	ANSI : ANSI B16.5, ANSI B16.47, MSS SP44, ANSI B16.36, ANSI B16.48 ,JIS,DIN,BS4504,SABS1123,EN1092-1, UNI,AS2129,GOST{13}} DIN: DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, 6IN,6 , DIN2637, DIN2638, DIN2673 BS: BS4504, BS4504, BS1560, BS10
Ühenduse tüüp / ääriku esikülje tüüp	Rõnga tüüpi liigend, süleliiges nägu, ülestõstetud nägu, lame nägu, suur isane-emane, väike isas-emane, suur keel ja soon, väike keel ja soon

Inconel Slip On Flange

Libisevate äärikute tüübid ja nende rakendused

Libisevaid äärikuid on kahte peamist tüüpi, millest igaüks on kavandatud vastama torusüsteemide erinõuetele ja rakendustele:

Standardsed libisevad äärikud
Standardsete või kõrgendatud pinnaga libisemisäärikutel on tihenduspinnal kõrgendatud pind. See funktsioon annab tihendile platvormi, tagades usaldusväärse tihendi ääriku ja külgneva toru või liitmike vahel. Seetõttu sobivad need hästi madala rõhuga rakendustesse, kus poltide pingutusjõud suudavad tihendit piisavalt kokku suruda, et vältida lekkeid.

Ringliigendi libisevad äärikud
Ringliigendi libisemisäärikutel on tasane esikülg ja eraldi tugiäärik. Tugiäärik libistatakse üle toru otsa ja joondatakse vuugiotsaga, mis ühendatakse seejärel toruga. See disain võimaldab pöörlevat liikumist, pakkudes paigaldamise või hoolduse ajal paindlikku joondust. Neid kasutatakse sageli süsteemides, mis nõuavad sagedast lahtivõtmist, soojuspaisumist või kokkutõmbumist.

Libise äärikute kasutamine

Slip On Flanges kasutatakse tavaliselt järgmistes rakendustes:

Madala rõhuga rakendused:Slip On Flanges kasutatakse laialdaselt madala rõhuga rakendustes, näiteks vee- ja gaasijuhtmetes, kus rõhk ei ületa 300 psi.

Keemia- ja naftakeemiatehased:Slip On Flanges on levinud keemia- ja naftakeemiatehastes, kus need ühendavad torusüsteeme ja seadmeid.

HVAC süsteemid:Slip On Flanges on levinud HVAC (küte, ventilatsioon ja õhukonditsioneerimine) süsteemides, kus neid kasutatakse kanalite ja torustike ühendamiseks.

Veepuhastusjaamad:Slip On Flanges kasutatakse veepuhastusjaamades, mis ühendavad torusüsteeme ja seadmeid.

Toidu- ja joogitööstus:Slip On Flanges on laialdased toidu- ja joogitööstuses, kus neid kasutatakse torustike ja seadmete ühendamiseks.
