1. Millised on peamised tootmisstandardid ja spetsifikatsioonid, mis reguleerivad Hastelloy B äärikuid ning kuidas need tagavad mõõtmete ühilduvuse erinevates torusüsteemides?

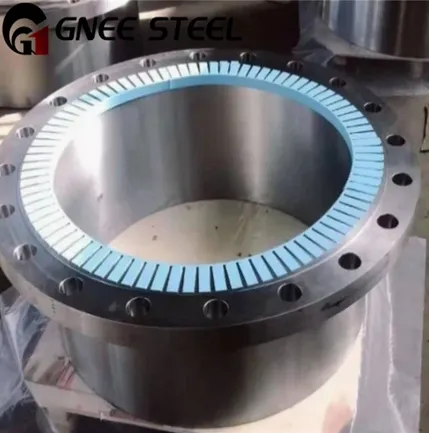

Hastelloy B äärikud on valmistatud rangete rahvusvaheliste standardite järgi, mis tagavad mõõtmete vahetatavuse, rõhu terviklikkuse ja materjalide jälgitavuse. Nende standardite mõistmine on õige spetsifikatsiooni ja hanke jaoks hädavajalik.

Peamised tootmisstandardid:

ASME B16.5 (toruäärikud ja äärikutega liitmikud):

See on kuni 24" toru nimisuurusega (NPS) äärikute esmane mõõtmete standard. See määrab:

Mõõtmete tolerantsid: välisläbimõõt, poldi ringi läbimõõt, poldi ava suurus, rummu mõõtmed ja pinna paksus.

Rõhk-Temperatuuriväärtused: erinevate äärikumaterjalide ja -klasside lubatud töörõhud erinevatel temperatuuridel.

Pinnakatte viimistlus: standardsed sakilised viimistlused kõrgendatud nägudele.

Märgistusnõuded: identifitseerimiseks ja jälgitavuse tagamiseks nõutavad märgised.

ASME B16.5 järgi valmistatud Hastelloy B äärikud on mõõtmetelt vahetatavad mis tahes muu nõuetele vastava tootja sama suuruse ja klassi äärikutega.

ASME B16.47 (suure läbimõõduga terasäärikud):

Äärikute puhul, mis on suuremad kui 24" NPS (kuni 60"), reguleerib see standard mõõtmeid ja rõhku. See sisaldab kahte seeriat:

A-seeria (MSS SP-44): vastupidavad, suured OD äärikud.

B-seeria (API 605): kergem, väiksema läbimõõduga äärikud.

A- ja B-seeria valik sõltub olemasolevast ruumist, torustiku pingenõuetest ja ühilduvate komponentide ühilduvusest.

Materjali spetsifikatsioon: ASTM B564 (niklisulamist sepised):

See on sepistatud Hastelloy B äärikute materjali spetsifikatsioon. See reguleerib:

Keemiline koostis: UNS N10665 (Hastelloy B-2) keemia kontrollimine.

Mehaanilised omadused: minimaalne tõmbetugevus, voolavuspiir ja pikenemine.

Kuumtöötlemine: Nõuded lahuse lõõmutamiseks (minimaalne temperatuur 2050 kraadi F, kiire jahutus).

Sepistamise kvaliteet: sisemine tugevus ja defektide puudumine.

Proovide võtmine ja testimine: nõuded katsekehadele ja testimise sagedus.

Surve reitinguklassid:

Äärikuid toodetakse standardsetes surveklassides: 150, 300, 400, 600, 900, 1500 ja 2500.

Kõrgematel klassidel on suurema rõhu hoidmiseks paksemad seinad, suuremad OD-d ja rohkem poldiauke.

Mõõtmete ühilduvuse tagamine:

ASME B16.5 (mõõtmed) ja ASTM B564 (materjal) standardite kombinatsioon tagab, et mis tahes kvalifitseeritud tootja Hastelloy B äärik:

Kruvige otse sama suuruse ja klassiga ääriku külge.

Tihendi istmepinna mõõtmed peavad olema õiged.

Vastake materjali nõutavale rõhu{0}}temperatuurile.

Tagage materjali täielik jälgitavus algse soojuseni.

See standardimine on kriitilise tähtsusega olemasolevate torustikusüsteemide hoolduseks, remondiks ja laiendamiseks, võimaldades erinevate allikate komponentide vaheldumisi kasutada.

---

2. Milliseid ääriku kattetüüpe on Hastelloy B äärikute jaoks saadaval ja kuidas mõjutab katte valik tihendi valikut ja tihendusomadusi söövitava hoolduse korral?

-Tihenduspinna-poolne äärik on kriitiline disainielement, mis mõjutab otseselt vuugi terviklikkust, eriti agressiivses keemiatöös, kus Hastelloy B on tavaliselt ette nähtud.

Levinud ääriku tüübid:

Tõstetud nägu (RF):

Kirjeldus: poldiringi sees kõrgendatud ümmargune pind (tavaliselt 1/16" kõrge klassi 150-300 puhul, 1/4" kõrge klassi 400-2500 puhul).

Viimistlus: standardne sakiline kontsentriline või spiraalne viimistlus (125-250 mikrotolline karedus) tihendi haardumiseks.

Kasutusala: kõige tavalisem pind üldiseks keemiateenuseks. Ühildub paljude tihendite tüüpidega (spiraalmähis, leht, kammprofiil).

Eelis: kontsentreerib tihendi survejõu väiksemale alale, parandades tihendamist.

Lame nägu (FF):

Kirjeldus: kogu ääriku esikülg on tasane, ilma kõrgendatud osata.

Kasutamine: kasutatakse tavaliselt lamedate täis-pinnatihenditega (nt elastomeersed lehttihendid).

Kaalutlus: tavaline malmi või muude madala{0}}tugevate äärikute ühendamisel, et vältida ääriku purunemist tihendi kokkusurumise tõttu.

Piirang: nõuab täis-pinna tihendeid, millel on suurem tihenduspind ja mis vajavad tõhusaks tihendamiseks suuremat poltide koormust.

Rõnga tüüpi liigend (RTJ):

Kirjeldus: täpselt{0}}töödeldud soon ääriku esiküljel, mis mahutab metallrõngastihendi (ovaalne või kaheksanurkne).

Rakendus: kõrgrõhu{0}}kõrg{1}temperatuuri teenus (tavaliselt klass 600 ja kõrgem).

Eelised: metallist-to-metalliks tihendus; äärmiselt vastupidav ja rasketes tingimustes{2}}lekkekindel.

Kaalutlus: nõuab täpset töötlemist ja hoolikat käsitsemist, et vältida soonte kahjustusi.

Mees ja naine (M&F) / Tongue and Groove (T&G):

Kirjeldus: Sobivad äärikud kõrgendatud isase näoga, mis sobib paaritusääriku süvistatud emaspinnaga.

Kasutusala: Spetsiaalsed rakendused, mis nõuavad täpset joondamist või kus tihendi kinnipidamine on kriitiline.

Eelis: isejoonduv-; tihend on piiratud, vältides läbipuhumist.

Mõju söövitava hoolduse tihendi valikule:

Hastelloy B äärikute tihendite määramisel söövitavas keskkonnas arvestage:

Materjalide ühilduvus: tihendi materjal peab vastu pidama samale söövitavale ainele kui äärik. Levinud valikud hõlmavad järgmist:

PTFE (teflon): suurepärane keemiline vastupidavus; piiratud temperatuur/rõhk.

Laiendatud PTFE (ePTFE): parem roomekindlus kui tavaline PTFE.

Grafiit: suurepärane temperatuuri- ja kemikaalikindlus; nõuab kahjustuste vältimiseks hoolikat käsitsemist.

Spiraalne mähis: metallist mähis (sageli Hastelloy või roostevaba) grafiidi või PTFE täiteainega.

Pealisviimistlus:

Serrated viimistlused (RF) tagavad haarde spiraalselt keritud ja kammprofiili tihendite jaoks.

PTFE ja metallist tihendite jaoks on vaja lekketeede vältimiseks siledat viimistlust.

RTJ-sooned nõuavad täpset mõõtmete kontrollimist ja{0}}defektideta pindu.

Poldi koormuse jaotus:

Pinnase tüüp mõjutab poldi koormuse ülekandumist tihendile. RF kontsentraatide koormus; FF jaotab koormuse suuremale pinnale.

Korrosiooniga seotud kaalutlused:

Vältige tihendimaterjale, mis võivad leotada söövitavaid aineid (nt mõne PTFE klassi kloriidid), mis võivad rünnata Hastelloy B-d.

Kaaluge galvaanilist korrosiooni, kui metallist{0}}tugevdatud tihendid puutuvad kokku ääriku pinnaga.

---

3. Millised on Hastelloy B-s saadaval olevad erinevad äärikutüübid (libe-, keevituskael, ruloo jne) ja millised on nende konkreetsed eelised erinevate torustike rakenduste jaoks?

Hastelloy B äärikud on saadaval mitmes konfiguratsioonis, millest igaüks on mõeldud konkreetsete ühendusnõuete, pingetingimuste ja montaažieelistuste jaoks. Sobiva tüübi valimine on pikaajalise-toimivuse jaoks ülioluline.

Levinud äärikutüübid:

Keeviskaela äärik (WN):

Kirjeldus: sellel on pikk, kitsenev rummu, mis läheb järk-järgult üle ääriku paksusest toru seina paksusele.

Eelised:

Pingete jaotus: koonusjaotus jaotab pinged ääriku pinnast torusse, muutes selle ideaalseks kõrgel{0}}rõhul, kõrgel-temperatuuril ja tsüklilistel töödel.

Radiograafiline kontroll: ühe põkkkeevitus võimaldab keevisõmbluse täielikku radiograafilist kontrolli.

Tugevdus: tugevdab ääriku{0}}toru ristmikku.

Kasutusala: Eelistatud rasketes töötingimustes, kriitilistes protsessiliinides ja seal, kus eeldatakse tsüklilist laadimist.

Libista{0}}äärikul (SO):

Kirjeldus: libiseb üle toru, seejärel keevitatakse nii seest kui väljast.

Eelised:

Madalamad kulud: lihtsama sepistamise ja töötlemise tõttu odavam kui keevituskael.

Lihtsam joondamine: libiseb üle toru, võimaldades monteerimise ajal poltide auke hõlpsamini joondada.

Pikkuse reguleerimine: paigaldamise ajal on võimalik toru pikkust pisut reguleerida{0}}.

Piirangud: väiksem väsimustugevus kui keevisõmbluse kaelal; nõuab kahte filee keevisõmblust.

Rakendus: üldteenus, madalam surve, mitte{0}}kriitilised liinid.

Pime äärik (BL):

Kirjeldus: tugev ilma avata äärik, mida kasutatakse toru, ventiili või düüsi otsa sulgemiseks.

Eelised:

Survepiirang: kavandatud taluma kogu süsteemi survet ühelt küljelt.

Juurdepääs: pakub juurdepääsupunkti tulevaste ühenduste, kontrollide või puhastamise jaoks.

Mitmekülgsus: vajadusel saab puurida tulevaste ühenduste jaoks.

Kasutusala: otsasulgurid, mandrid, tulevased ühenduspunktid, testühendused.

Pesa keevisäärik (SW):

Kirjeldus: Toru sisestatakse süvistatud pistikupesasse, seejärel keevitatakse toru ülaosas.

Eelised:

Puuri sujuvus: tagab sileda ava ilma sisemise keevisõmbluse pritsmeteta.

Väike suurus: kompaktne disain{0}}kitsikuses ruumis paigaldamiseks.

Piirangud: ei soovitata raskete tsükliliste teenuste jaoks tühikunõuete ja pingekontsentratsiooni tõttu.

Kasutusala: väikese läbimõõduga torustik (NPS 2" ja väiksem), kõrgsurvesüsteemid.

Ringliigendi äärik (LJ):

Kirjeldus: Kasutatakse otsaga; äärik pöörleb vabalt ümber toru.

Eelised:

Pööramine: äärik pöörleb iseseisvalt, lihtsustades poltide avade joondamist.

Kulu-Tõhus: kallite sulamite puhul vajab sulamit ainult ülaosa ots; äärik võib olla süsinikterasest (kui korrosioon võimaldab) või odavamast materjalist.

Piirangud: madalam rõhk kui integreeritud äärikud; nõuab tümpsu otsa.

Kasutusala: Sagedast lahtivõtmist vajavad süsteemid, kus poltide aukude joondamine on keeruline.

Keermestatud äärik (TH):

Kirjeldus: Kruvitakse keermestatud toru külge ilma keevitamiseta.

Eelised: Keevitus pole vajalik; kiire kokkupanek.

Piirangud: ei soovitata raske tsüklilise hoolduse või kõrgete temperatuuride korral.

Kasutusala: Madala-rõhuga, mitte-kriitilised teenused, kus keevitamine on ebapraktiline.

Valikujuhend:

---

4. Millised on kriitilised kvaliteedikontrolli ja ülevaatuse nõuded Hastelloy B äärikute jaoks, mis on ette nähtud tugevaks söövitavaks kasutamiseks?

Äärikute puhul, mida kasutatakse rasketes söövitavates keskkondades,-nagu kuuma vesinikkloriidhappe hooldus-, on enneaegse rikke vältimiseks oluline range kvaliteedikontroll ja ülevaatus. Need nõuded lähevad kaugemale tavalistest kaubanduslike äärikukontrollidest.

Kriitilised kvaliteedikontrolli nõuded:

Materjali kontrollimine ja jälgitavus:

Keemiline analüüs: Hastelloy B iga kuumust (sulamist) tuleb analüüsida, et kontrollida vastavust UNS N10665 nõuetele. Tüüpilised sihtmärgid: Mo 26-30%, Fe 2% max, Cr 1% max.

Kuumuse jälgitavus: iga äärik peab olema märgistatud kuumuse numbriga ja sertifitseeritud Mill Test Report (MTR), mis on selle kuumuse järgi jälgitav.

Positiivne materjali identifitseerimine (PMI): paljud kasutajad nõuavad valmis äärikute 100% PMI testimist, et kontrollida enne paigaldamist.

Mehaaniliste omaduste kontrollimine:

Tõmbekatse: viidi läbi iga kuumtöödeldud partii proovidega, et kontrollida minimaalset tõmbetugevust (110 ksi), saagist (51 ksi) ja venivust (40%).

Kõvaduse testimine: võib täpsustada, et tagada ühtlus ja kontrollida õiget kuumtöötlust.

Löögitestimine: krüogeensete teenuste puhul võib olla vajalik Charpy V{0}}sälguga löökkatse.

Kuumtöötluse kontrollimine:

Lahuse lõõmutamine: Äärikud peavad olema lahusega lõõmutatud temperatuuril vähemalt 2050 °F ja kiiresti karastatud.

Kontrollimine: nõutavad on kuumtöötlemise graafikud ja sertifitseeritud avaldused.

Korrosioonikatse (ASTM G28 meetod A): Kriitilise hoolduse korral võib proove testida, et kontrollida, kas see ei sisalda kahjulikke sademeid. Korrosioonikiirus ei tohiks ületada 0,5 mm aastas.

Mõõtmete kontroll:

Kriitilised mõõtmed: poldi ringi läbimõõt, poldi ava suurus, ääriku OD, rummu mõõtmed, esikülje paksus ja pinnakatte mõõtmed peavad vastama ASME B16.5 nõuetele.

Tolerantsi vastavus: kõik mõõtmed peavad jääma ASME tolerantside piiresse.

Kontsentrilisus: poldi augud peavad olema avaga kontsentrilised määratud tolerantside piires.

Mittepurustav uurimine (NDE):

Pinna viimistluse kontrollimine:

Pealisviimistlus: sakiline viimistlus (RF) peab vastama määratud karedusele (tavaliselt 125{1}}250 mikrotolli).

Tihendi pinnad: ei tohi olla kriimustuste, sisselõigete ja käsitsemiskahjustusteta.

RTJ sooned: Tuleb kontrollida pinnadefekte ja kontrollida profiilmõõturitega.

Märgistus ja dokumentatsioon:

Nõutavad märgised vastavalt ASME B16.5: tootja nimi või kaubamärk, materjali tähistus (nt Hastelloy B-2), rõhuklass ja kuumuse number.

Täiendavad märgised: ajakava, spetsiaalsed testimise indikaatorid (nt "QT" karastatud ja karastatud).

Dokumentatsioonipakett: MTR-id, NDE-aruanded, mõõtmete kontrollimise aruanded ja vastavussertifikaadid.

---

5. Millised erikaalutlused kehtivad Hastelloy B äärikute poltide ja pöördemomendi protseduuride puhul kõrgel temperatuuril või tsüklilisel kasutamisel?

Õiged poltide ja pöördemomendi protseduurid on Hastelloy B äärikute lekkevabade{0}}jõudluse saavutamiseks hädavajalikud, eriti nõudlike teenuste puhul, mis hõlmavad termilist tsüklit, kõrgeid temperatuure või söövitavat keskkonda.

Poltide materjali valik:

Ühilduvuse kaalutlused:

Galvaaniline korrosioon: vältige erinevaid metallide kombinatsioone, mis võivad põhjustada galvaanilist korrosiooni. Võimaluse korral sobitage poltide sulam äärikusulamiga.

Soojuspaisumine: poltide materjalil peaks olema äärikuga sarnane soojuspaisumistegur, et säilitada tihendi pinget temperatuurimuutuste ajal.

Tugevus temperatuuril: poldid peavad töötemperatuuril säilitama piisava tugevuse.

Levinud Hastelloy B äärikute poldimaterjalid:

Kriitilised pöördemomendi kaalutlused:

Tihendi pingenõuded:

Erinevat tüüpi tihendid nõuavad erinevat minimaalset istmepinget:

Spiraalhaav: 10 000-20 000 psi

PTFE: 4000-8000 psi

Grafiit: 6000-10000 psi

Sihtpöördemoment peab saavutama vajaliku tihendi pinge ilma polte või äärikuid üle koormamata.

Määrimine:

Täpsuse jaoks hädavajalik: määrimine vähendab hõõrdumise varieeruvust, võimaldades poltide ühtlasemat koormust.

Määrdeaine valik: peab ühilduma protsessivedelike ja temperatuuridega. Levinud valikud:

Molübdeendisulfiidi (MoS₂) pasta kõrgetele temperatuuridele.

Vase-põhine haardevastane-vastane mõõdukale temperatuurile.

Nikli{0}}põhine haardevastane-vahend väga kõrgete temperatuuride jaoks.

Kasutamine: Kandke keermetele, mutripinnale ja seibi kontaktpindadele.

Pöördemomendi meetodi valik:

Pöördemomendi järjestus:

Rist-muster: poldid tuleb pingutada rist-mustriga (tähekujuline muster), et saavutada tihendi ühtlane kokkusurumine.

Mitu läbimist: kriitiliste liigendite puhul kasutage 3–4 pöördemomendi läbimist lõpppöördemomendi suureneva protsendiga (nt 30%, 60%, 90%, 100%).

Lõplik kinnitus: pärast lõpliku pöördemomendi saavutamist veenduge, et iga mutter poleks pöördunud, ja kaaluge pärast termotsüklit uuesti{0}}keeramist.

Erilised kaalutlused termorattasõidul:

Kvaliteedikontroll kokkupaneku ajal:

Enne kasutamist kalibreerige pöördemomendi seade.

Veenduge, et poldid ja mutrid on õigesti tuvastatud ja vastavad spetsifikatsioonidele.

Enne kokkupanekut kontrollige äärikupindu ja tihendeid kahjustuste suhtes.

Dokumenteerige kriitiliste ühenduste jaoks saavutatud tegelikud pöördemomendi väärtused.

Kaaluge tunnistajatestide tegemist (nt hüdrotesti), et kontrollida liigeste terviklikkust.
