1. Määratlus ja seina paksuse klassifikatsioonid
K: Mida kujutab endast Hastelloy C-s "paksu{0}}seinaga" toru ja kuidas neid torusid klassifitseeritakse standardsetest torudest erinevalt?
V: Hastelloy C torustike kontekstis viitab "paksu{0}}seinaga" üldiselt torudele, mille seinapaksused ületavad standardseid graafiku mõõtmeid, tavaliselt 80S ja raskemad, või torusid, mis on toodetud vastavalt kliendi konkreetsetele nõudmistele kõrgsurveteenuse jaoks.
Standardsed vs. paksuseinalised{1}}määratlused:
Standardsed Hastelloy C torud on valmistatud ASTM B622 (õmblusteta) või ASTM B619 (keevitatud) järgi ja on saadaval standardsete graafikutena:
Ajakava 40S: Üldteenuse standardsein
Ajakava 80S: raskem sein kõrgema rõhu jaoks
Ajakava 160: eriti-raske sein kõrgrõhu{2}}rakenduste jaoks
Double Extra Strong (XXS): maksimaalne standardseina paksus
"Paksu{0}}seinaga":
Paksu{0}}seinaga Hastelloy C torud jagunevad tavaliselt järgmistesse kategooriatesse:
Graafik 160 ja raskem: kui standardgraafikud ületavad ajakava 80S, sisenevad nad paksude{2}}seintega territooriumile. Näiteks 6-tollise Schedule 160 toru seinapaksus on ligikaudu 0,719 tolli, võrreldes Schedule 40S 0,280 tolliga.
Kohandatud rasked seinad: torud, mis on valmistatud seinapaksusega, mis ületab standardgraafikuid, sageli määratakse minimaalse seinapaksusega tollides või millimeetrites, mitte ajakava numbritega.
Rõhul-põhine definitsioon: kui seina paksus ületab märkimisväärselt kavandatud rõhu jaoks nõutavat, sageli 25-50% suurem minimaalsest nõutavast, loetakse toru rakenduse jaoks paksuseinaliseks.
Läbimõõdu - ja- paksuse suhe: torusid, mille välisläbimõõdu ja seina paksuse suhe (D/t) on alla 20, loetakse tavaliselt insenerianalüüsi jaoks paksuseinalisteks.
Tootmise kaalutlused:
Paksu{0}}seinaga Hastelloy C torud kujutavad endast ainulaadseid tootmisprobleeme:
Õmblusteta tootmine: nõuab suuremaid, võimsamaid läbitorkamisveske ja suuremat sepistamissurvet
Kuumtöötlemine: paksemad sektsioonid nõuavad pikemat lahusega lõõmutamise leotamisaega, et tagada kogu seina täielik ümberkristallimine
Jahutamine: kiire jahutamine muutub paksuse suurenemisega raskemaks, mis võib mõjutada korrosioonikindlust
Paksu{0}}seinaga sõitmise rakendused:
Kõrgrõhu{0}}keemilised reaktorid ja ülekandeliinid
Sügava{0}}kaevu sissepritsesüsteemid
Hüperbaarilised kambrid
Kõrgsurve{0}}aurusüsteemid
Hapugaasi teenus (NACE MR0175 järgimine nõuab sageli korrosioonikaitsena täiendavat seinapaksust)
2. Raskete sektsioonide valmistamise väljakutsed
K: Millised on peamised tootmisprobleemid paksude{0}}seinaga Hastelloy C torude tootmisel ja kuidas neid ületada?
V: Paksude{0}}seinaga Hastelloy C torude tootmine esitab olulisi metallurgilisi ja mehaanilisi väljakutseid, mille ületamiseks on vaja spetsiaalseid seadmeid ja täpset protsessijuhtimist.
1. väljakutse: homogeense struktuuri saavutamine
Probleem: tahkumise ja kuumtöötlemise ajal võivad paksud osad tekitada legeerivate elementide, eriti molübdeeni ja volframi eraldumist, mis toob kaasa ebaühtlase korrosioonikindluse ja mehaanilised omadused.
Lahendused:
Elektrolagu ümbersulatamine (ESR): sulami ümbersulatamine räbusti all annab homogeensema valuploki, millel on vähenenud segregatsioon
Kontrollitud sepistamissuhted: piisava redutseerimisastme säilitamine (tavaliselt 3:1 või suurem) tagab tera rafineerimise kogu seina ulatuses
Mitu kuuma tööetappi: vahepealne taassoojendamine ja töötlemine lõhub valukonstruktsioone
2. väljakutse: korrosioonikindluse säilitamine läbi paksuse
Probleem: Lahuse lõõmutamise ajal vajavad paksud seinad pikemat leotamisaega, et saavutada ühtlane temperatuur, kuid liigne aeg temperatuuril võib põhjustada terade kasvu. Jahutamise ajal jahtub välissein kiiremini kui sisesein, mis võib potentsiaalselt võimaldada kahjuliku faasi sadenemist seina keskosas.
Lahendused:
Pikendatud leotamisajad: lõõmutamisaeg, mis on arvutatud paksema lõigu põhjal (tavaliselt 1 tund paksuse tolli kohta)
Veejahutus: agressiivne veejahutus suure -mahu ja kõrge rõhuga-pihustitega tagab kiire jahutamise kriitilises vahemikus 1800–800 kraadi F
Sisemine/välimine karastamine: väga paksude torude jaoks, karastamine nii sise- kui välispindadelt
3. väljakutse: mõõtmete juhtimine
Probleem: paksuseinalistel{0}}torudel on moodustamisel suurem jääkpinge, mis põhjustab töötlemisel ovaalsust, kummardumist või mõõtmete muutumist.
Lahendused:
Stressi leevendamine: isegi täieliku lõõmutamise korral võib lisada stressi leevendamise tsükleid
Sirgendamine: ettevaatlik sirgendamine lõõmutamiskäikude vahel
Suuremõõtmeline tootmine: kriitiliste rakenduste jaoks pisut ülegabariidi tootmine ja töötlemine lõppmõõtmeteni
4. väljakutse: ultrahelikontroll
Probleem: paksud seinad nõrgendavad ultraheli signaale, muutes sisemiste defektide tuvastamise keerulisemaks. Ebapiisava töötlemise tõttu tekkinud jämedateralised struktuurid võivad helilaineid hajutada.
Lahendused:
Spetsiaalsed muundurid: Madalama sagedusega muundurid (1-2,25 MHz) läbistavad paksemaid sektsioone
Kaheelemendilised sondid: parandage peaaegu{0}}pinna eraldusvõimet
Kalibreerimisstandardid: kohandatud plokid, mis vastavad toru tegelikule paksusele ja sulamile
5. väljakutse: majanduslikud tegurid
Probleem: paksude{0}}seinaga torude jaoks on vaja oluliselt rohkem toorainet, pikemat töötlemisaega ja põhjalikumat testimist, mistõttu on sõidukulud oluliselt kõrgemad kui tavaliste seinatorude puhul.
Lahendused:
Near-Neto kuju töötlemine: alustades õõnessepistest, mitte tahkest vardast, vähendab materjali raiskamist
Partii optimeerimine: mitme pikkuse ühendamine üheks kuumtöötluspartiiks suurendab tõhusust
3. Rõhu määramine ja konstruktsiooni kaalutlused
K: Kuidas arvutatakse paksude{0}}seinaga Hastelloy C torude rõhku ja millised konstruktsioonitegurid on nende raskete sektsioonide jaoks ainulaadsed?
V: Paksude{0}}seinaga Hastelloy C torude rõhureitingu arvutused järgivad samu põhiprintsiipe, mis tavaliste torude puhul, kuid nõuavad täiendavaid kaalutlusi paksema seina geomeetria ja sulami spetsiifiliste omaduste tõttu.
Disainikoodi alus:
Enamik Hastelloy C torusüsteeme on kavandatud vastavalt ASME B31.3-le (Process Piping Code) keemiarakendustele või ASME B31.1-le toitetorustike jaoks. Rõhu hinnangu arvutamine toimub järgmiste valemite järgi:
Õhukese{0}}seinaga toru jaoks (D/t < 6): kehtib standardne Barlow valem
Paksu{0}}seinaga torude puhul (D/t suurem või võrdne 6): kood nõuab Lame'i valemit, mis võtab arvesse mittelineaarset pingejaotust läbi paksude seinte:
t = (P × D) / (2 × S × E + 2 × P × Y)
Kus:
t=Minimaalne nõutav seinapaksus
P=Sisemine disainirõhk
D=Välisläbimõõt
S=Lubatud pinge projekteerimistemperatuuril
E=Keevisliidete efektiivsustegur
Y=Temperatuurikoefitsient (tavaliselt 0,4 paksuseina-arvutusteks)
Täiendavad kaalutlused paksude seinte kujundamisel:
1. Termilise gradiendi pinged:
Paksu{0}}seinaga torude sise- ja välispindade vahel esineb sisselülitamisel, seiskamisel või protsessihäiretel olulisi temperatuurigradiente. Need termilised pinged võivad ületada survepingeid ja neid tuleb hinnata, eelkõige:
Tsüklilised teenindusrakendused
Kiire temperatuuri muutmise toimingud
Kõrge{0}}temperatuuri protsessid
2. Jääkpinged:
Tootmine ja keevitamine tekitavad jääkpingeid, mis on suuremad paksude seinte puhul. Disain peab arvestama:
Keevisõmbluse kuumtöötluse-järgsed nõuded
Stressi leevendamine aja jooksul
Pingekorrosioonipragunemise potentsiaal teatud keskkondades
3. Korrosioonitase:
Paksu{0}}seinaga Hastelloy C torud on sageli ette nähtud täiendava korrosioonivaruga, mis ületab koodi miinimumi:
Üldine korrosioonivaru: tüüpiline 1/16 kuni 1/8 tolli
Kohalik korrosioonivaru: võib keevisõmbluste või vooluhäirete korral suureneda
Erosioonitoetus: läga teenuste puhul lisapaksus haavatavates kohtades
4. Püsivad ja juhuslikud koormused:
Paksu{0}}seinaga torusid tuleb kontrollida kombineeritud pingete suhtes:
Surve (püsiv)
Kaal (toru, isolatsioon, sisu)
Soojuspaisumine
Tuul ja seismiline (aeg-ajalt)
Kaitseklapi tühjendamine (aeg-ajalt)
Rõhu reitingu võrdluse näide:
6-tollise Hastelloy C-276 toru puhul temperatuuril 500 kraadi F:
| Seina tüüp | Seina paksus | Ligikaudne rõhumäär |
|---|---|---|
| Ajakava 40S | 0.280" | 800 psi |
| Ajakava 80S | 0.432" | 1350 psi |
| Ajakava 160 | 0.719" | 2400 psi |
| Kohandatud 1,0" | 1.000" | 3500 psi |
Koodivastavus Märkus. Kõiki rõhku tuleb kontrollida lubatud pingeväärtuste suhtes, mis on toodud ASME II jaotise osa D UNS N10276 jaoks kavandatud temperatuuril.
4. Raskete sektsioonide keevitamise kaalutlused
K: Millised ainulaadsed keevitusprobleemid tekivad paksude{0}}seinaga Hastelloy C torude ühendamisel ja millised protseduurid tagavad heli- ja korrosioonikindlad keevisõmblused?
V: Paksu{0}}seinaga Hastelloy C torude keevitamine võimendab kõiki standardse seina keevitamise väljakutseid, nõudes töökindlate ühenduste saavutamiseks eriprotseduure, seadmeid ja kvalifikatsiooni.
Peamised keevitamise väljakutsed:
1. väljakutse: soojussisendi juhtimine
Probleem: paksud seinad nõuavad mitut keevisõmblust, millest igaüks lisab ühenduskohale soojust. Liigne kuumuse kogunemine võib põhjustada:
Karbiidi sademed kuumusest{0}}mõjutatud tsoonis
Tera jämendamine
Moonutused ja jääkpinge
Lahendused:
Läbipääsudevahelise temperatuuri range kontroll: hoidke maksimaalselt alla 300 kraadi F (150 kraadi). Raskete seinte puhul võib olla vajalik aktiivne jahutus käikude vahel.
Tasakaalustatud keevitamine: Kuumuse ühtlaseks jaotamiseks muutke liite külgi
Stringer Beads: Kitsas koe või stringer helmed minimeerida soojuse sisend ühe läbimise
2. väljakutse: täielik sulandumine ja läbitungimine
Probleem: paksud seinad raskendavad täielikku sulandumist juurtes ja käikude vahel. Sulamisdefektide puudumine on tõenäolisem ja raskem tuvastada.
Lahendused:
Õige kaldserva disain: J-ettevalmistus või liitkalded vähendavad keevisõmbluse mahtu ja parandavad juurdepääsu
Tagumine lõikamine: kahepoolsete -poolsete keevisõmbluste puhul enne teise külje keevitamist tagasilõikamine terve metallini
Suuremad voolud: kvalifitseeritud vahemikes parandavad suuremad voolud läbitungimist
Automatiseeritud keevitamine: Orbital GTAW või GMAW tagab ühtlase sõidukiiruse ja kaare juhtimise
3. väljakutse: kaitsegaasi katmine
Probleem: Pikenenud keevitusajad suurendavad oksüdatsiooniriski. Kuumkeevitusala tuleb kaitsta, kuni temperatuur langeb alla oksüdatsioonivahemiku (ligikaudu 800 kraadi F).
Lahendused:
Tagumised kilbid: pikendatud gaasitopsid või tagakilbid kaitsevad jahutuskeevist
Seljaosa läbipuhumine: puhastage argooni juurepoolel, kuni mitu läbikäiku on ladestunud
Gaasiläätsed: parandage kaitsegaasi katvust keevisõmbluses
4. väljakutse: mittepurustav uurimine
Probleem: paksud keevisõmblused nõuavad maa-aluste defektide tuvastamiseks keerukamaid kontrollimeetodeid.
Nõutav NDE:
| Kontrollimeetod | Eesmärk | Rakendus |
|---|---|---|
| Visuaalne (VT) | Pinnadefektid | Iga pass |
| Vedelik läbitungiv (PT) | Pinna praod | Juur- ja lõpppassid |
| Radiograafia (RT) | Mahulised defektid | Täielik keevisõmblus |
| Ultraheli (UT) | Tasapinnalised defektid | Rasked seinad, kus RT on piiratud |
| Faasiline massiiv (PAUT) | Täiustatud defektide iseloomustus | Kriitiline teenus |
Väljakutse 5: -järgne keevituse kuumtöötlus (PWHT)
Probleem: paksud seinad võivad vajada jääkpingete leevendamiseks PWHT-d, kuid Hastelloy C PWHT nõuded erinevad terasest.
Juhised:
Pole automaatselt nõutav: erinevalt süsinikterasest ei ole PWHT ainult paksuse põhjal kohustuslik
Vajadusel: tugeva söövitava hoolduse korral, pingekorrosioonipragunemise oht või kui kood seda spetsiaalselt nõuab
Temperatuurivahemik: kui seda tehakse, siis tavaliselt 1900-2050 kraadi F kontrollitud kütte-/jahutuskiirusega
Kustutamine: korrosioonikindluse säilitamiseks on vaja pärast PWHT-d kiiret jahutamist
Keevitaja kvalifikatsioon:
Kõik keevitajad, kes ühendavad paksu{0}}seinaga Hastelloy C torusid, peavad olema kvalifitseeritud:
6G asend: kaldus fikseeritud asend (kõige keerulisem)
Paksuse kvalifikatsioon: kvalifitseeritud materjalile, mis on vähemalt sama paks kui tootmiskeevisõmblused
Sulam{0}}Spetsiifiline testimine: Hastelloy C testikupongide paindetestid ja makrosöövituse kontroll
5. Hanke spetsifikatsioonid ja kvaliteedi kontrollimine
K: Millised põhjalikud spetsifikatsioonid ja kvaliteedikontrollid on olulised paksude{0}}seinaga Hastelloy C torude hankimisel kriitilise-kõrgsurveteenuse jaoks?
V: Paksude{0}}seinaga Hastelloy C torude hankimine nõuab rangeid spetsifikatsioone ja kontrolli, et tagada toote vastavus nii mõõtmetele kui ka metallurgilisele terviklikkusele nõudlikes kasutustingimustes.
Olulised hankespetsifikatsioonid:
1. Materjali standard:
Õmblusteta toru: ASTM B622 (õmblusteta niklisulamist torud ja torud)
Keevitatud toru: ASTM B619 (keevitatud niklisulamist toru)
Sulami nimetus: UNS N10276 (C-276) või UNS N06022 (C-22)
Seisund: Lahus lõõmutatud (SA) kiire veega kustutamisega
2. Mõõtmete spetsifikatsioonid:
| Parameeter | Spetsifikatsioon | Tolerantsus |
|---|---|---|
| Välisläbimõõt | ASTM B622 | ±0,031" kuni 2", ±0,062" üle 2" |
| Seina paksus | Miinimum tellimuse kohta | +20%, -0% tavaliselt |
| Pikkus | Klient täpsustas | ±1/8" lõikepikkuste jaoks |
| Sirgus | ASTM B622 | 1/8" maksimaalselt 3 jalga |
| Ovaalsus | API 5L või kohandatud | Paksu seina puhul maksimaalselt 1,5%. |
3. Nõuded mehaanilistele omadustele:
Tõmbetugevus: minimaalne 100 ksi (690 MPa).
Tootlustugevus (0,2% nihe): minimaalne 40 ksi (276 MPa)
Pikendus: vähemalt 40% 2 tolli kohta
Kõvadus: Rockwell B max 100
Kvaliteedikontrolli protokoll:
1. etapp: materjali kontrollimine
Positiivne materjali identifitseerimine (PMI): 100% torudest, kasutades XRF-spektromeetriat
Kontrollige Mo: 15-17%, Cr: 14,5-16,5%, W: 3-4,5%
Dokumenteeri tulemused soojusnumbri jälgitavusega
Keemilise analüüsi ülevaade: sertifitseeritud veskikatsearuanne koos täieliku elementide analüüsiga
2. etapp: mõõtmete kontroll
Läbimõõdu mõõtmine: mikromeeter mõlemas otsas ja keskel{0}}
Seina paksus: ultraheli paksuse mõõtur vähemalt 8 punkti ümbermõõdu ümber
Pikkuse kontroll: teraslindi mõõtmine
Sirguse kontroll: sirge serv ja kangmõõtur
3. faas: mittepurustav uurimine
| Katsemeetod | Standardne | Vastuvõtmise kriteeriumid | Rakendus |
|---|---|---|---|
| Ultraheli (UT) | ASTM E213 | Laminaarseid defekte pole | 100% torust |
| Vedelik läbitungiv (PT) | ASTM E165 | Lineaarseid indikatsioone pole | Otsapinnad, kalded |
| Pöörisvool (ET) | ASTM E309 | Olulisi vigu pole | Valikuline lisand |
| Radiograafia (RT) | ASTM E94 | Raskusastme järgi | Ainult kriitiline |
4. etapp: mehaanilise testimise kontrollimine
Vaadake üle sertifitseeritud katsearuanded vastavuse osas
Kriitilise teenuse jaoks kaaluge tunnistajaproovide sõltumatut testimist
5. etapp: korrosioonikatse (raske hoolduse jaoks)
ASTM G28 meetod A: kontrollige korrosioonikiirust<0.5 mm/month
ASTM G48: Punktide takistuse hindamine
Teradevahelise korrosiooni test: vastavalt ASTM A262 (modifitseeritud Ni-sulamitele)
Erinõuded paksudele seintele:
Ultraheliuuringu täiustused:
Kalibreerimine: kasutades sälkudega standardeid samas sulami- ja paksusvahemikus
Skaneerimine: läbimiste kattumine vähemalt 10%.
Dokumentatsioon: kriitilise teenuse täielik C-skannimine
Kuumtöötluse kontrollimine:
Leotamisaja sertifikaat: temperatuuril dokumenteeritud aja dokumentatsioon, mis põhineb paksusel
Jahutuskiiruse kontrollimine: temperatuurikirjed, mis näitavad kiiret jahtumist
Testi kupongid: tüüpilised proovid, mida on mehaaniliseks testimiseks kuumtöödeldud tootmistoruga
Jälgitavuse nõuded:
Soojusarv: trafarett igale toru pikkusele
Tüki number: iga pikkuse individuaalne tunnus
MTR-i jälgitavus: rist{0}}viide kuumuse ja tükkide numbritele
NDE aruanded: jälgitav konkreetse torupikkusega
Pakend ja kaitse:
Otsakatted: mõlemas otsas plastikust korgid, mis kaitsevad kaldeid ja takistavad prahi sissepääsu
Eraldamine: Kihtide vahele jäämine puidust või plastist, et vältida rämpsu teket
Veekindlus: pakkimine mereveoks või välistingimustes ladustamiseks
Märgistus: vastupidav, madala-pingega tembeldus või täieliku identifitseerimisega sildid
Miks paksude{0}}seina hankimine erineb?

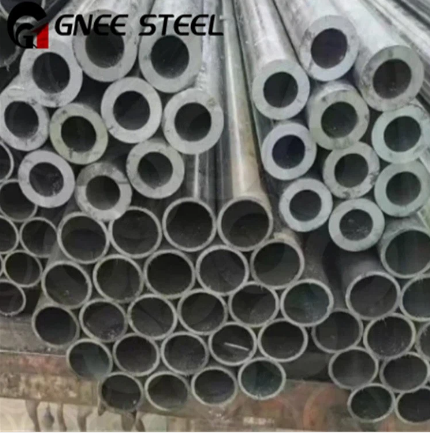

Paksu{0}}seinaga Hastelloy C torud kujutavad endast märkimisväärset investeeringut ja need paigaldatakse tavaliselt kriitilistes,{1}}kõrgsurveteenustes, kus rike oleks katastroofiline. Täiendavad kontrollietapid on küll kulukad, kuid tagavad, et toru töötab ohutult kogu selle kavandatud eluea jooksul. Tuuma-, avamere- või äärmusliku survega rakenduste puhul võivad kehtida veelgi rangemad nõuded, sealhulgas kolmanda osapoole kontrollimine ja tunnistajate testimine tehases.
