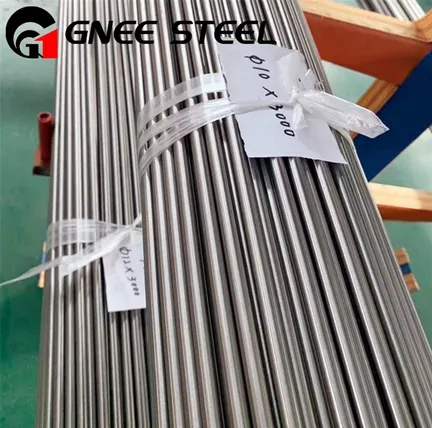

1. K: Mis on ASTM B348 9. klassi titaanisulam ning kuidas on selle koostis ja mehaanilised omadused võrreldes 2. ja 5. klassiga?
V: ASTM B348 Grade 9 (GR9) on titaanisulam, mis on ametlikult tähistatud kuiTi-3Al-2,5V(titaan umbes 3% alumiiniumi ja 2,5% vanaadiumiga). Sellel on titaani perekonnas ainulaadne positsioon, ületades lõhe kaubanduslikult puhaste klasside (nt GR2) ja kõrge -tugeva alfa-beetasulami GR5 (Ti-6Al-4V) vahel. GR9-d nimetatakse sageli "pooltugevaks" või "keskmise tugevusega" titaanisulamiks.
Keemiline koostis:GR9 sisaldab 2,5–3,5% alumiiniumi ja 2,0–3,0% vanaadiumi, kusjuures hapnikusisaldus on reguleeritud maksimaalselt 0,15%. Vähendatud alumiiniumi ja vanaadiumi sisaldus võrreldes GR5-ga (mis sisaldab 6% Al ja 4% V) annab tulemuseks eristavate omadustega materjali.
Mehaanilised omadused:
Minimaalne tõmbetugevus:620 MPa (90 ksi) - ligikaudu 80% kõrgem kui GR2 (345 MPa) ja 30% madalam kui GR5 (895 MPa)
Saagistugevus:Ligikaudu 520–580 MPa (75–84 ksi)
Pikendamine:15–20%, pakkudes oluliselt paremat elastsust kui GR5
Tihedus:4,48 g/cm³, mis on võrreldav teiste titaanisulamitega
Võrdlus GR2-ga:GR9 pakub ligikaudu 80% suuremat tugevust kui GR2, säilitades samas suurepärase korrosioonikindluse ja keevitatavuse. GR9 vormitavus on aga madalam kui GR2 ja see on oma legeerelementide tõttu kallim.
Võrdlus GR5-ga:GR9 pakub ligikaudu 30% väiksemat tugevust kui GR5, kuid tagab teatud rakendustes suurepärase vormitavuse, külma töödeldavuse ja sageli parema väsimuse. GR9 on ka odavam kui GR5 ning seda on lihtsam töödelda torudeks ja keerukateks kujunditeks.
Mõõduka tugevuse, suurepärase külmvormitavuse ja hea keevitatavuse kombinatsioon teeb GR9-st valitud materjali rakendustes, kus kaubanduslikult puhtal titaanil puudub piisav tugevus, kuid GR5 täielik tugevus on kas mittevajalik või ohustaks vormitavuse nõudeid.
2. K: Millised on ASTM B348 Gr9 peamised eelised 5. klassi (Ti-6Al-4V) ees torustike ja hüdrosüsteemide rakendustes?
V: 9. klassist (Ti-3Al-2,5 V) on saanud lennunduse hüdraulikatorude ja nendega seotud komponentide standardmaterjal just seetõttu, et see pakub selles konkreetses rakenduskategoorias 5. klassiga võrreldes selgeid eeliseid. Need eelised tulenevad sulami metallurgilistest omadustest ja töötlemisvõimalustest.
Külmvormitavus ja toru valmistamine:GR9 kõige olulisem eelis on selle suurepärane külmvormitavus. GR9 saab külmalt tõmmata õmblusteta torudesse, millel on suurepärane mõõtmete täpsus ja pinnaviimistlus. See on kriitilise tähtsusega hüdraulikasüsteemide jaoks, kus torud peavad säilitama vedeliku liikumise ja tihendamise jaoks kitsad tolerantsid ja siledad sisepinnad. GR5 seevastu on selle suurema tugevuse ja väiksema elastsuse tõttu raske külmtõmmata; see nõuab tavaliselt kuumtöötlemist või pilgerdamist, millele järgneb ulatuslik lõõmutamine.
Keevitatavus:GR9-l on suurepärane keevitatavus, mis on võrreldav kaubanduslikult puhta titaaniga. Seda saab keevitada gaasvolframkaarkeevitusega (GTAW) ilma, et enamiku rakenduste puhul oleks vaja järel-keevituse kuumtöötlust. GR5 keevitamine, kuigi see on teostatav, nõuab hoolikamat protsessi juhtimist ja nõuab sageli keevitusjärgset pinget{5}}, et taastada elastsus ja vältida pragude tekkimist kuumusest{6}}mõjutatud tsoonis. Hüdrauliliste torusüsteemide puhul, kus keevisliited on tavalised, tähendab GR9 suurepärane keevitatavus madalamaid tootmiskulusid ja suuremat töökindlust.
Väsimuse jõudlus:Hüdraulilistes rakendustes allutatakse komponentidele tsükliline survekoormus. GR9 demonstreerib suurepärast väsimustugevust, mis on sageli võrreldav GR5-ga või parem kui hüdraulilisele torustikule tüüpilises külmas töös-. Tõmbamisest tuleneva külma töö ja sulamile omaste omaduste kombinatsioon loob materjali, millel on suurepärane vastupidavus väsimuspragude tekkele.
Painduvus:GR9 saab külmalt painutada keerukateks vormideks suhteliselt kitsa raadiusega ilma pragudeta, mis on kriitiline nõue hüdrauliliste torude marsruudil õhusõidukites ja kosmosekonstruktsioonides. GR5 on piiratud külma painutatavusega ja nõuab keerukate geomeetriate jaoks tavaliselt kuumvormimist.
Kulude kaalutlused:GR9 sisaldab väiksemas protsendis kalleid legeerivaid elemente (3% Al ja 2,5% V versus 6% Al ja 4% V GR5-s) ja seda on lihtsam töödelda. Selle tulemuseks on kuluefektiivsem-materjal rakenduste jaoks, kus GR5 täielikku tugevust pole vaja.
Nendel põhjustel on GR9 standardis määratletud materjalAMS 4944jaAMS 4945kosmoselennukite hüdrauliliste torude jaoks, sealhulgas kommertslennukite (Boeing, Airbus), sõjalennukite ning kosmosesõidukite hüdraulika- ja kütusesüsteemide jaoks.

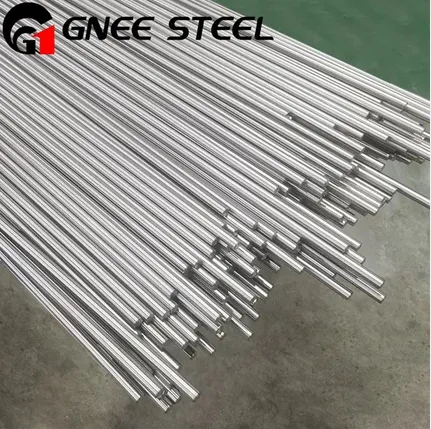

3. K: Millised on ASTM B348 Gr9 varraste tüüpilised tööstuslikud rakendused peale kosmosetööstuse torude?
V: Kuigi 9. klass on laialdaselt tunnustatud oma domineerimise poolest kosmosetööstuse hüdrauliliste torude alal, on ASTM B348 Gr9 varraste vorm mõeldud mitmesugustele tööstuslikele rakendustele, kus mõõduka tugevuse, vormitavuse ja korrosioonikindluse kombinatsioon on oluline.
Lennundusruumi kinnitusdetailid ja komponendid:GR9 varras on töödeldud kvaliteetseteks-kinnititeks kosmoseseadmete jaoks, sealhulgas poldid, naastud ja keermestatud komponendid. Need kinnitusdetailid vajavad tugevust, et taluda lennukoormust, säilitades samal ajal korrosioonikindluse ja väsimuse. GR9 kinnitusi kasutatakse tavaliselt sekundaarsetes konstruktsioonides, mootorikomponentides ja siseruumides, kus GR5 kinnitusdetailide ülim tugevus ei ole nõutav.
Jalgrattad ja sporditarbed:Jalgrattatööstuses kasutatakse laialdaselt GR9 torusid ja varda suure jõudlusega-jalgrattaraamide, juhtraua, istmepostide ja muude komponentide jaoks. GR9 pakub suurepärast tugevuse-ja-massi suhet, mis on atraktiivne esmaklassiliste jalgrataste jaoks, samas kui selle külmvormitavus võimaldab kaasaegses raamikujunduses nõutavaid keerulisi torukujusid ja painutusi. GR9 kasutatakse ka golfikeppide šahtides, suusakeppides ja muudes spordivahendites, kus hinnatakse kaalu kokkuhoidu ja vastupidavust.
Mere- ja avamerekomponendid:GR9 korrosioonikindlus merevees on võrreldav kaubanduslikult puhta titaaniga, samas kui selle suurem tugevus võimaldab kasutada õhemaid sektsioone ja kergemaid komponente. Rakendused hõlmavad veealuseid pistikute komponente, ROV-i (kaugjuhitavate sõidukite) osi ja merekinnitusi. Sulami vastupidavus lõhekorrosioonile ja pingekorrosioonipragudele muudab selle sobivaks pikaajaliseks-merevette sukeldamiseks.
Keemilise töötlemise seadmed:Keemilise töötlemise rakenduste jaoks, mis nõuavad suuremat tugevust kui kaubanduslikult puhas titaan, kuid kus GR5 võib olla üle-määratletud, on GR9 vahevõimalus. Rakenduste hulka kuuluvad pumba võllid, klapivarred, segisti komponendid ja mõõteriistade liitmikud. Sulami vastupidavus oksüdeerivatele ja kergelt redutseerivatele keskkondadele muudab selle sobivaks mitmesugustes keemilistes kasutustingimustes.
Meditsiiniseadmed:GR9 kasutatakse üha enam meditsiinilistes rakendustes, eriti kirurgiliste instrumentide ja siirdatavate seadmete puhul, kus on vaja mõõdukat tugevust ja biosobivust. Sulami külmvormitavus võimaldab valmistada keeruka geomeetriaga täppisinstrumente. Implanteeritavate rakenduste jaoks on saadaval GR9 ELI (Extra Low Interstitial) versioonid, millel on parem biosobivus interstitsiaalsete elementide üle kontrolli all.
Autode jõudluskomponendid:Autotööstuse järelturg ja motosporditööstus kasutavad GR9 ühendusvarraste, ventiilisõlmede ja vedrustuse osade jaoks, kus kaalu vähendamine on kriitiline. Sulami mõõduka tugevuse, hea väsimusjõudluse ja korrosioonikindluse kombinatsioon muudab selle atraktiivseks suure jõudlusega rakenduste jaoks.
4. K: Millised on ASTM B348 Gr9 varraste kriitilised tootmisprotsessid ja kvaliteedikontrolli nõuded?
V: ASTM B348 Gr9 varraste tootmine hõlmab mitmeid hoolikalt kontrollitud protsesse alates toorainest kuni valmistooteni koos kvaliteedikontrolli nõuetega, mis kajastavad sulami kasutamist nõudlikes rakendustes, nagu lennundus ja meditsiiniseadmed.
Sulamine ja esmane töötlemine:GR9 toodetakse tavaliselt kasutadesvaakumkaare ümbersulatamine (VAR)võiplasmakaare sulatamine (PAM)et tagada keemiline homogeensus ja inklusioonivabadus. Alumiiniumi ja vanaadiumi kontrollitud lisamine nõuab täpset sulatamist, et saavutada ühtlane jaotus kogu valuplokis. Kriitiliste rakenduste jaokskahekordne VARvõikolmekordne VARsulatamist kasutatakse kõrgeima puhtuse ja mikrostruktuuri ühtsuse saavutamiseks.
Kuum töö:Valukonstruktsiooni purustamiseks ja soovitud vahepealse ristlõike saavutamiseks sepistatakse või valtsitakse valuplokk kõrgel temperatuuril (tavaliselt 900–1050 kraadi). Temperatuuri reguleerimine on kriitiline; alfa-beetafaasi väljas töötamine tagab optimaalse mikrostruktuuri väljatöötamise. Liigne temperatuur võib põhjustada terade kasvu ja soovimatuid jämedaid struktuure.
Külmtöö:Üks GR9 iseloomulikke omadusi on selle külmtöötlusvõime. Varras võib läbida külmtõmbe, et saavutada täpsed mõõtmete tolerantsid ja paremad mehaanilised omadused. Külmtöötlemine suurendab tugevust pingutuskõvenemise kaudu, mis on sageli soovitav konkreetsetes rakendustes. Külma vähendamise astet kontrollitakse hoolikalt, et tasakaalustada tugevust ja elastsust.
Lõõmutamine:GR9 vardad on tavaliselt tarnitudlõõmutatud seisund(mõnes standardis tähistatud kui "M"), et tagada ühtsed omadused ja optimaalne töödeldavus. Lõõmutamine toimub temperatuurivahemikus 650–760 kraadi (1200–1400 kraadi F), millele järgneb õhkjahutus. Lõõmutusprotsess leevendab sisepingeid ja loob stabiilse, võrdse teljega alfa-beeta-mikrostruktuuri.
Viimistlustoimingud:
Koorimine või pööramine:Eemaldab kuumtöötlemisel tekkiva alfa-kattekihi (hapnikuga-rikastatud pind), mis on oluline kriitiliste rakenduste jaoks
Külm joonistus:Toodab väiksema läbimõõduga varraste jaoks täpseid tolerantse ja paremat pinnaviimistlust
Tsentrita lihvimine:Pakub väikseimad mõõtmete tolerantsid (tavaliselt ±0,025 mm) ja parima pinnaviimistluse (32 µin Ra või parem)
Kvaliteedikontrolli nõuded:
Lennundus- ja meditsiinirakenduste puhul ulatub kvaliteedikontroll ASTM B348 standardnõuetest kaugemale:
Keemiline analüüs:Alumiiniumi (2,5–3,5%) ja vanaadiumi (2,0–3,0%) sisalduse kontrollimine kindlaksmääratud piirides
Mikrostruktuuri uuring:Kontrollitud terasuurusega võrdseteljelise alfa{0}}beeta-struktuuri kontrollimine
Mehaaniline testimine:Tõmbe, saagise ja venivuse testimine statistilise valimiga
Mittepurustav testimine:100% ultrahelikontroll sisemiste vigade tuvastamiseks; pöörisvoolu testimine pinnadefektide tuvastamiseks
Jälgitavus:Täielik partii jälgitavus valuplokist valmis vardani koos sertifitseeritud materjali katsearuannetega
5. K: Kuidas on ASTM B348 Gr9 korrosioonikindlus võrreldes 2. ja 5. klassiga ning millised keskkonnad on selle kasutamiseks kõige sobivamad?
V: 9. klassi korrosioonikindluse mõistmine võrreldes teiste titaaniklassidega on materjali õigeks valikuks hädavajalik. Kuigi kõik titaaniklassid saavad kasu kaitsvast titaandioksiidi (TiO₂) passiivkilest, tekitab legeerivate elementide olemasolu korrosioonikäitumises peeneid erinevusi.
Üldine korrosioonikindlus:GR9-l on korrosioonikindlus, mis on enamikus keskkondades võrreldav kaubanduslikult puhta titaaniga (GR2) ja klassiga 5 (Ti-6Al-4V). Passiivne oksiidkile moodustub kergesti kõikidel titaani klassidel, pakkudes kaitset mitmesuguste pH tasemete ja temperatuuride korral. Oksüdeerivates keskkondades, nagu lämmastikhape, märg kloor ja merevesi, toimivad kõik kolm klassi suurepäraselt.
Merevesi ja merekeskkond:GR9 demonstreerib erakordset vastupidavust merevee korrosioonile, mis on võrreldav GR2 ja GR5-ga. See on merekeskkonnas kuni kõrgendatud temperatuurideni punkt- ja pragukorrosiooni suhtes immuunne. See muudab GR9 sobivaks avamerekomponentide, veealuste seadmete ja laevakinnituste jaoks. Kuid nagu kõik titaaniklassid, on GR9 vastuvõtlik merevees pragude korrosioonile temperatuuril üle 80 kraadi (175 kraadi F), kui seal on kitsad praod.
Happelise keskkonna vähendamine:Redutseerivates hapetes, nagu vesinikkloriidhape (HCl) ja väävelhape (H₂SO₂), toimib GR9 sarnaselt GR5-ga ja paremini kui GR2. Vanaadiumi (2,5%) olemasolu annab kerge katoodefekti, mis aitab säilitada passiivsust kergelt redutseerivates tingimustes. Agressiivse redutseeriva happega töötamiseks on siiski eelistatud pallaadium{5}}stabiliseeritud klassid (nagu GR7 või GR11). GR9 ei ole üldiselt soovitatav kõrgendatud temperatuuridel kontsentreeritud redutseerivate hapete jaoks.
Oksüdeerivad happelised keskkonnad:Oksüdeerivates hapetes, nagu lämmastikhape, on GR9-l suurepärane korrosioonikindlus, mis on võrreldav GR2 ja GR5-ga. See sobib kasutamiseks lämmastikhappe kontsentratsioonides kuni keemistemperatuurini, eeldusel, et säilivad oksüdeerivad tingimused.
Vesiniku rabestumine:Nagu kõik titaanisulamid, suudab GR9 teatud tingimustel vesinikku absorbeerida, eriti katoodkaitse ajal või redutseerivates keskkondades. Sulami vesiniku neeldumiskäitumine on sarnane GR5-ga ja vanaadiumi olemasolu tõttu mõnes olukorras parem kui GR2. Õige konstruktsioon ja töövõtted peaksid vältima tingimusi, mis soodustavad vesiniku imendumist.
Galvaaniline korrosioon:GR9 on üllas (katoodne) võrreldes enamiku tavaliste tehniliste metallidega. Kui see on ühendatud vähem õilsate materjalidega, nagu süsinikteras või alumiinium, võib seotud materjali galvaaniline korrosioon tekkida. See käitumine on ühtlane kõigi titaaniklasside puhul. Sega{4}}materjalide puhul tuleks kasutada õigeid isoleerimis- või katmisstrateegiaid.
Rakenduse sobivus:
GR9 sobib ideaalselt:
Lennunduse hüdraulikasüsteemid (kus selle korrosioonikindlus vastab GR2-le, kuid tugevus ületab selle)
Mereveega kokkupuutuvad merekomponendid
Keemilise töötlemise seadmed, mis käitlevad oksüdeerivaid aineid
Meditsiiniseadmed, mis nõuavad biosobivust ja mõõdukat tugevust
Auto- ja spordikaubad, kus hinnatakse korrosioonikindlust ja kaalusäästu
Keskkondades, mis hõlmavad hapete redutseerimist kõrgel temperatuuril, peaksid disainerid kaaluma üleminekut pallaadium-stabiliseeritud klassidele (GR7, GR11) või kõrgema jõudlusega -sulamitele. Enamiku tööstus-, mere- ja kosmoserakenduste jaoks teeb GR9 korrosioonikindlus koos keskmise tugevusega selle suurepärase materjalivaliku.
