Millised on peamised erinevused Hastelloy C-276 õmblusteta torude ja keevitatud torude vahel ning kuidas valik mõjutab korrosioonikindlust ja maksumust?

1. K: Millised on peamised erinevused Hastelloy C-276 õmblusteta torude ja keevitatud torude vahel ning kuidas valik mõjutab korrosioonikindlust ja maksumust?

V: Hastelloy C-276 torusid toodetakse kahel põhivormil-õmblusteta ja keevitatud- ning nende vahel valimine hõlmab kriitilisi kompromisse korrosioonikindluse, mehaaniliste omaduste, saadavuse ja kulude vahel.

Õmblusteta torud:

Tootmisprotsess: toodetakse tahke tooriku ekstrusiooni või pöörleva augustamise teel, millele järgneb külmtõmbamine või külmvaltsimine.

Mikrostruktuur: puudub pikisuunaline keevisõmblus; läbivalt homogeenne sepistatud struktuur.

Korrosioonikindlus: ükski keevisõmblus ei välista eelistatud korrosiooniohtu kuumus{0}}mõjutatud tsoonis või keevismetallis. Ideaalne kõige agressiivsema happeteenuse jaoks, kus metallurgiline katkestus on vastuvõetamatu.

Survehinnangud: üldiselt eelistatud kõrgema rõhuga teenuste jaoks keevisliite puudumise tõttu.

Size Limitations: Limited availability in large diameters (>12-tolline NPS). Pikad teostusajad mitte-standardsete suuruste puhul.

Maksumus: märkimisväärselt kõrgem hind (tavaliselt 30–50% rohkem kui keevitatud ekvivalent).

Keevitatud torud:

Tootmisprotsess: moodustatakse C-276 plaadist või lehest ja keevitatakse pikisuunas GTAW (TIG) või plasmakaarkeevitusega.

Täitemetall: ERNiCrMo-4, mis vastab mitteväärismetallide keemiale.

Korrosioonikindlus: kaasaegsetel keevitatud C-276 torudel on peaaegu identne korrosioonikindlus õmblusteta torudega, kui need on korralikult keevitatud ja lahusega lõõmutatud. Madal süsinikusisaldus (maksimaalselt 0,01%) hoiab ära sensibiliseerimise.

NDE nõuded: 100% radiograafiline uuring või ultraheliuuring on kriitilise teenuse standardvarustus.

Suuruse eelised: Saadaval suure läbimõõduga ja kohandatud pikkusega. Lühemad teostusajad.

Maksumus: ökonoomsem, eriti suure läbimõõduga õhukese seina graafikute puhul.

Valikukriteeriumid:

Tööstuspraktika: kriitiliste keemiliste reaktorite siseosade, surmava hoolduse või keevisõmbluse kontrollimise ebaotstarbekuse korral on õmblusteta ette nähtud. Üldise keemiateenistuse, FGD kanalite ja suure läbimõõduga torustike jaoks on keevitatud ja 100% radiograafiaga varustatud toru standardne ja tõestatud töökindlus.

---

2. K: Millised on Hastelloy C-276 torude ASTM-i spetsifikatsioonid ja kuidas need erinevad õmblusteta ja keevitatud konstruktsioonide vahel?

V: Hastelloy C-276 torusid reguleerivad erinevad ASTM-i spetsifikatsioonid, mis sõltuvad tootmismeetodist, 尺寸-st ja kavandatavast teenusest. Nende spetsifikatsioonide mõistmine on materjali nõuetekohase jälgitavuse ja koodide järgimise jaoks hädavajalik.

Peamised spetsifikatsioonid:

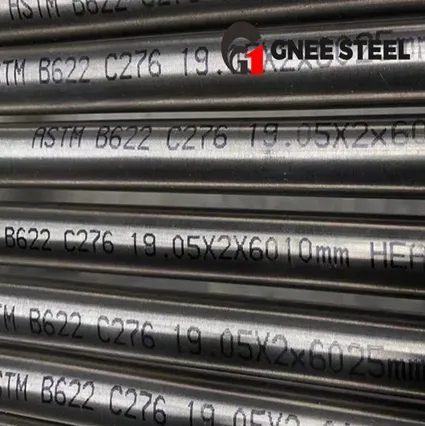

ASTM B622 (õmblusteta torud):

Hõlmab külm-viimistletud või kuum-viimistletud õmblusteta toru.

Hüdrostaatiline test: nõutav.

Lamestamise test: nõutav.

Põlemiskatse: nõutav torulehtedeks laiendatud torude puhul.

Keemiline koostis: UNS N10276 tabeli järgi.

Mehaanilised omadused: Tõmbetugevus 690 MPa min, Saagis 283 MPa min, Venivus 40% min.

ASTM B619 (keevitatud toru):

Katab keevitatud toru plaadist või lehest.

Täitemetall: peab vastama mitteväärismetallide keemiale (ERNiCrMo-4).

Kuumtöötlus: kõik keevitatud torud tuleb pärast keevitamist lahusega lõõmutada ja veega karastada.

Mittepurustav uuring: VIII jaotise 1. jao rakenduste jaoks on vajalik radiograafia (RT) või ultraheli (UT), kui sellest ei ole konkreetselt loobutud.

Pingutuskatse: nõutav põikkeevitusproov.

ASTM B626 (keevitatud toru):

Katab keevitatud toru soojusvahetite, kondensaatorite ja aurustite jaoks.

Rangemad mõõtmete tolerantsid: OD tolerants tavaliselt ±0,005 tolli väikese läbimõõdu korral.

Mittepurustav uuring: vajalik 100% pöörisvool (EC) või ultraheli (UT).

Lamendamine/laiendamine: nõutav toru laiendamise kvalifitseerimiseks.

Täiendavad nõuded:

S9: 100% keevisõmbluse radiograafiline uuring.

S6: 100% ultraheliuuring.

S1A: tooteanalüüs iga kuumuse kohta.

S8: Hüdrostaatiline katse kõrgendatud rõhul.

Levinud eksiarvamus: mõned ostjad eeldavad, et keevitatud toru tarnitakse{0}}keevitatud kujul. ASTM B619 nõuab korrosioonikindluse ja elastsuse taastamiseks pärast keevitamist täislahuse lõõmutamist ja vesikarastamist. Kuna -keevitatud C-276 toru ei ole ASTM-iga ühilduv.

---

3. K: Kuidas mõjutab Hastelloy C-276 torude soojuspaisumine torustiku konstruktsiooni, eriti kui need on ühendatud roostevabast terasest või süsinikterasest komponentidega?

V: Hastelloy C-276 soojuspaisumisomadused erinevad oluliselt võrreldes süsinikterasest ja austeniitsetest roostevabast terasest. Nende erinevuste eiramine on torusüsteemi väsimuse, ääriku lekke ja toe kahjustuste tavaline põhjus.

Soojuspaisumistegur (CTE):

Peamised tähelepanekud:

C-276 CTE on palju lähemal süsinikterasele kui 304/316 roostevabale terasele.

C-276 paisub umbes 30% vähem kui 316L sama temperatuuritõusu ajal.

Disaini tagajärjed:

1. Segamaterjalisüsteemid:

C-276 toru süsinikterasest äärikuteni: ühilduvad paisumismäärad. Minimaalne diferentsiaalliikumine. See kombinatsioon on tavaline ja edukas.

C-276 toru kuni 316L roostevabast terasest äärikute või ventiilideni: märkimisväärne diferentsiaali laienemine. 300 kraadi juures paisub 10-meetrine C-276 toru 40 mm; 316L toru laieneb 56 mm. See 16 mm erinevus tuleb arvestada paisumisvuukide, silmuste või hoolika ankru paigutamisega.

2. Ääriku liigeste terviklikkus:

Kui C-276 toru kinnitatakse roostevabast terasest seadmete külge süsinikterasest poltidega, võib äärikumaterjalide vaheline diferentsiaalpaisumine lõdvestada poldi koormust kõrgemal temperatuuril.

Tihendi valik: Eelistatud on painduva grafiidist täiteainega spiraalselt keritud tihendid; PTFE-l on suurem roome ja see ei pruugi taluda diferentsiaalset liikumist.

3. Tugivahed:

C-276 elastsusmoodul on madalam (179 GPa) kui süsinikterasel (200 GPa), kuid suurem kui 316 L (162 GPa) toatemperatuuril.

Kõrgendatud temperatuuril (300 kraadi) säilitab C-276 oluliselt suurema tugevuse kui süsinikteras või 316L.

Suurema kõrge{0}}temperatuuri libisemiskindluse tõttu võib toestuse vahekaugust süsinikterasest sageli suurendada.

4. Termiline väsimus:

Tsüklilises töös (partiireaktorid, auruküte/jahutus) vähendab C-276 madalam paisumiskoefitsient termilise deformatsiooni vahemikku tsükli kohta.

Võrreldes 304/316 süsteemidega aitab see kaasa suurepärasele termilisele väsimusele.

Tehniline soovitus:
Tehke alati paindlikkusanalüüs (Caesar II, AutoPIPE) segamaterjalide{0}}süsteemide puhul. Ärge eeldage, et C-276 puhul kehtivad standardsed roostevabast terasest ankruvahed ja paisumissilmuse arvutused.

---

4. K: Millised on Hastelloy C-276 torude painde- ja vormimispiirangud ning kuidas kvalifitseeritakse väljapainutusi?

V: Hastelloy C-276 torusid saab painutada külm- või kuumpainutada, kuid mõlemal meetodil on ranged piirangud, mis tulenevad sulami kiirest kõvenemiskiirusest ja vastuvõtlikkusest faasisademete tekkele, kui need on valesti kuumutatud.

Külm painutamine:

1. Minimaalne painderaadius:

Standard: 3D–5D (3–5-kordne toru nimiläbimõõt).

Saavutatav torniga: õhukese seina graafikute puhul võimalik 2,5D.

Alla 2,5D: suur kortsumise, ovaalsuse ja väliskiu pragunemise oht.

2. Seina harvendamine:

Extrados (väljaspool painutust): tüüpiline on seina hõrenemine 15–20%.

ASTM B619/B622 lubab pärast painutamist mitte rohkem kui 12,5% alla nominaalse seinapaksuse. Kui harvendusraie ületab seda, tuleb lähtematerjaliks valida raskem graafikutoru.

3. Töö karastamine:

Külmpainutamine suurendab voolavuspiiri painutatud piirkonnas 40–60%.

Lõõmutamine pärast painutamist: Kui painutus puutub kokku söövitava keskkonnaga ja külmtöö ületab 15% pinget, on vajalik täislahuslõõmutamine (1120 kraadi + vesijahutus).

Pingekorrosioonipragunemise oht: kuigi C-276 on SCC suhtes väga vastupidav, peaksid kloriididega kõrgel temperatuuril kokku puutunud külmtöödeldud kõverad olema pingevabad, kuid pingevabastustemperatuurid (550–750 kraadi) põhjustavad faasisadenemist. See on dilemma. Lahendus: lõõmutage pärast painutamist või kasutage kuumpainutamist.

Kuum painutamine:

1. Temperatuurivahemik:

1050–1150 kraadi (1925–2100 kraadi F).

Ärge painutage alla 950 kraadi. Sellest madalamal temperatuuril sulam kõveneb ja tekivad praod.

2. Induktsioonpainutamine:

Eelistatud meetod raske seina või suure läbimõõduga C-276 toru jaoks.

Kohalik induktsioonkuumutamine, millele järgneb kohene veejahutus, ühendab painutamise ja lahuse lõõmutamise.

Tulemuseks on kurv, mille korrosioonikindlus on taastatud ja hilisemat kuumtöötlust pole vaja.

3. -Painutamise järgne kuumtöötlus:

Kui kuumpainutatakse ilma integraalse karastuseta, tuleb pärast painutamist läbi viia täielik lahuse lõõmutamine ja vesikarastus.

Ärge kunagi jahutage aeglaselt painutustemperatuurist; faasisadestumine toimub kiiresti vahemikus 850–550 kraadi.

Field Bend kvalifikatsioon (ASME B31.3):

ASME B31.3 protsessitorude puhul peavad väljapõlved olema kvalifitseeritud:

Tõmbekatse: põhimetallil ja põiki keevisõmblusel (kui kurvis on ümbermõõtkeevitus).

Kõvaduse test: maksimaalselt 330 HV (tüüpiline, kuna painutatud C-276 jääb sellest allapoole).

Lamestamiskatse: õmblusteta torukõverate jaoks.

Liquid Penetrant Examination (PT): 100% ekstra- ja intradostest pragude tuvastamiseks.

Mõõtmete kontroll:

Ovaalsus: maksimaalselt 8% (5% raske tsüklilise teenuse korral).

Seina õhenemine: maksimaalselt 12,5% seina nimiväärtusest.

Kortsude kõrgus: C-276 puhul pole lubatud; igasugune korts on tagasilükkamise põhjus.

Tööstuspraktika: kriitilise tähtsusega keemia- või farmaatsiateenuste puhul eelistatakse tehases kasutatavaid induktsioonpainte, millel on täielik materjali jälgitavus ja kuumtöötluse sertifikaat, tugevalt välikülmade kurvide asemel.

---

5. K: Millised on kriitilised kaalutlused Hastelloy C-276 toru orbitaalkeevitamisel kohapeal paigaldamise ajal?

V: Orbital GTAW (automaatne TIG) on eelistatud meetod Hastelloy C-276 toru välikeevitamiseks, eriti kõrge puhtusastmega farmaatsia-, pooljuht- ja keemilise protsessi süsteemide puhul. Kuid C-276 metallurgilised omadused nõuavad spetsiifilist parameetrite juhtimist.

Miks orbitaalkeevitus?

Ühtlane, korratav keevisõmbluse kvaliteet.

Täpne soojussisendi juhtimine.

Suurepärane juurevarjestusvõime.

Vähendatud operaatorist{0}}sõltuv varieeruvus.

Kriitilised keevitusparameetrid:

1. Kaitsegaas:

100% argoon (või argoon/heelium 75/25 paksemate osade jaoks).

Hapniku piirang:<10 ppm. Higher oxygen causes sugaring and loss of pitting resistance.

Juurevarjestus: 100% argooni puhastamine minimaalse voolukiirusega 15 L/min, kuni keevisõmbluse temperatuur langeb alla 150 kraadi.

2. Soojussisend:

Eesmärk: 0,5–1,5 kJ/mm.

Pulseerimine: eelistatud. Tippvool 80–120A, taust 40–60A.

Sõidukiirus: 100–200 mm/min.

Excess heat input (>2,0 kJ/mm) soodustab µ-faasi sadenemist HAZ-is, vähendades löögikindlust.

3. Läbipääsu temperatuur:

Maksimaalne: 120 kraadi (250 kraadi F).

Õhukese seinaga toru orbitaalkeevitus ületab seda harva, kuid raske seinaga torude puhul võib vaja minna sundjahutust läbikäikude vahel.

4. Täitemetall:

ERNiCrMo-4 (AWS A5.14).

Läbimõõt: 0,9–1,2 mm (0,035–0,045 tolli).

Automaatne traadi etteandja täpse sünkroniseerimisega kaareimpulsiga.

5. Kaare pikkus/pinge:

8,5–10,5 V. Lühike kaar minimeerib soojuse sisendit ja takistab volframi sattumist.

Levinud vead ja ennetamine:

Pinna kaitse:

Tagasipuhumine: säilitada kuni keevitamiseni<150°C. Premature purge removal exposes hot weld metal to air, forming tenacious chromium oxide scale.

Marineerimine: Oksüdeerumise korral tuleb kahjustatud piirkond puhtaks lihvida ja uuesti passiveerida. Marineerimispasta (HNO₃+HF) on tõhus, kuid nõuab põhjalikku loputamist.

Mittepurustav uurimine:

Orbitaalkeevituse sertifikaat:
Keevitusprotseduuri spetsifikatsioonid (WPS) peavad olema kvalifitseeritud ASME IX jaotise järgi. Oluliste muutujate hulka kuuluvad:

Toru läbimõõdu vahemik (graafik QW-451).

Seina paksuse vahemik.

Kaitsegaasi koostis.

Voolu vahemik (pulseerivad parameetrid).

---
