1. Millised on vasest-nikli toruliitmike peamised tootmisstandardid ja klassid ning kuidas mõjutab valik õmblusteta ja sepistatud/keevitatud konstruktsioonide vahel nende rakendust?
Vasest-Niklist (Cu-Ni) toruliitmikud on toodetud rangete rahvusvaheliste standardite järgi, mis määravad nende kuju, rõhuklassi ja materjali terviklikkuse. Kaks esmast klassi on 90-10 CuNi (UNS C70600) ja 70-30 CuNi (UNS C71500), kusjuures viimane pakub suuremat tugevust ja paremat korrosioonikindlust nõudlikumate teenuste jaoks.
Juhtivad standardid jagunevad tootmismeetodi järgi:

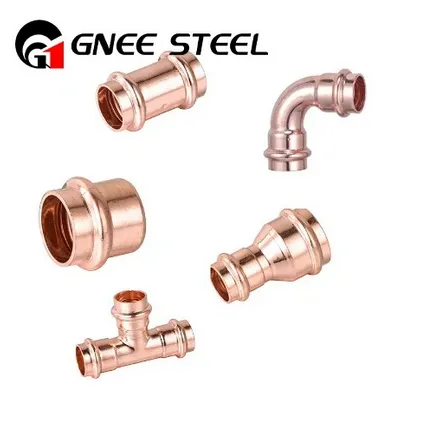

Õmblusteta liitmikud: ASTM B466 / ASME SB466 on õmblusteta vasest-nikli toruliitmike põhispetsifikatsioon. See hõlmab ekstrusiooni või augustamise teel toodetud põlved, teesid, reduktoreid ja katteid, mis pakuvad ühtlast terastruktuuri, millel puudub omane keevisõmblus. See on eelistatud konstruktsioon kõrgrõhu, kõrge puhtusastmega-või kriitilise korrosiooniga seotud teenuste jaoks, kus materjali homogeensus on esmatähtis.
For Wrought (Welded) Fittings: ASTM B467 / ASME SB467 covers wrought copper-nickel fittings, which are typically fabricated from pipe or plate by forming and welding. This method is more economical for larger diameters (e.g., >NPS 12") või keerulised kujundid, mida ei ole lihtne välja pressida.
Mõõtmete standardid on sama kriitilised:

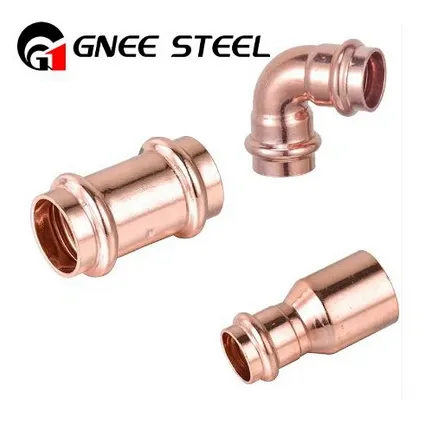

Põkk-Keevisliitmikud: ASME B16.9 määrab tehases-valmistatud sepistatud põkk-liitmike mõõtmed (põlved, triibud, korgid, reduktorid).
Pistikupesa-Keevis- ja keermestatud liitmikud: ASME B16.11 määrab väiksemate, sepistatud pistiku-keevis- ja keermestatud liitmike mõõtmed ja surveklassid (klass 3000, 6000 jne).
Valik õmblusteta ja sepistatud konstruktsiooni vahel mõjutab otseselt teenuse sobivust--:
Õmblusteta liitmikud (B466): kasutatakse kriitilistes meresüsteemides (nt mereväe merevee jahutus, avamere tuleveekontuurid), kõrgsurvega magestamisliinides ja farmaatsiatööstuses, kus pikisuunalise keevisõmbluse puudumine välistab võimaliku pragukorrosiooni või defekti tekkimise koha.
Sepistatud/keevitatud liitmikud (B467): sobivad suurepäraselt üldiseks meresõiduks, madala-kuni-kesksurvesüsteemide, suure-läbimõõduga merevee sisselasketorustike ja kanalisatsiooni jaoks, kus kulu-efektiivsus on võtmetähtsusega. B467 liitmike keevisõmblused on täielikult radiograafitud ja kuumtöödeldud, tagades nende määratud teenuse terviklikkuse.
2. Miks kehtivad mere- ja avamereveesüsteemides Cu-Ni-liitmike, eriti põlvede ja triibude puhul erosiooni-korrosiooni vältimiseks spetsiaalsed konstruktsiooni- ja paigaldusreeglid?
Erosioon{0}}korrosioon on kiirenenud materjalikadu, mis tuleneb söövitava rünnaku ja vedelikuvoolu mehaanilise kulumise koosmõjust. Cu-Ni mereveesüsteemides on turbulentsi, kokkupõrke ja võimaliku kavitatsiooni tõttu selle nähtuse jaoks peamised kohad voolusuunda muutvad liitmikud (põlved, teed).
Kriitilised projekteerimis- ja paigaldusreeglid hõlmavad järgmist:
Minimum Wall Thickness Specifications: Engineers often specify schedule 80S or schedule 160 pipe and matching heavy-wall fittings for high-velocity seawater systems (>3 m/s for 90-10, >5 m/s 70-30 puhul). Seina lisapaksus toimib korrosioonikaitsena ja talub mehaanilist hõrenemist.
Voolukiiruse piirangud: Süsteemi konstruktsioon peab järgima soovitatud maksimaalseid kiirusi. 90–10 CuNi puhul puhtas merevees on see tavaliselt 1,2–2,4 m/s üldise teeninduse korral ja kuni 3 m/s kondensaatorite puhul. 70–30 CuNi puhul võivad piirangud ulatuda 4–6 m/s-ni. Nende kiiruste ületamine, eriti liiva või õhumullide juuresolekul, eemaldab kaitsva oksiidkile kiiremini, kui see suudab uueneda.
Küünarnukkide raadius: pikad{0}}raadiusega küünarnukid (LR, 1,5D) on tugevalt eelistatud lühikeste-raadiusega küünarnukkidele (SR, 1,0D). LR-põlve õrnem painutus vähendab voolu eraldumist, turbulentsi ja otsest põrkumist kurvi välisseinale, vähendades drastiliselt erosiooni{5}}korrosioonipotentsiaali.
T-de suund: osakestega -koormatud vee korral kasutatakse standardsete sirgete triipide asemel suunavaid T-sid (kus haru on joondatud voolusuunas), et minimeerida otsest mõju jalgevahele. Valmistatud teedel peab oksa sisemine keevisõmblus olema siledaks lihvitud, et vältida turbulentse lõhe teket.
Süsteemi kasutuselevõtt:-käivitamise ajal tuleks süsteeme loputada vähendatud kiirusega, et enne täieliku kavandatud voolu allutamist kõikidele sisepindadele, sealhulgas liitmikele, saaks moodustuda stabiilne kaitsev kupriitkile (Cu₂O).
3. Millised on kriitilised keevitusprotseduurid ja täitemetallide valikud Cu-Ni-toruliitmike koostude valmistamiseks ja paigaldamiseks ning miks on keevitusjärgne töötlemine-ei läbiräägitav?
Cu{0}}Ni keevitatavus on hea, kuid nõuab selle korrosioonikindluse säilitamiseks ranget protseduurilist kontrolli. Ühendus, kus liitmik kohtub toruga, on kriitiline terviklikkuse punkt.
Keevitusprotsess: gaas-volframkaarkeevitus (GTAW/TIG) on tänu täpsele kuumuse- ja saastekontrollile juur- ja kuumkäikude kuldstandard. Paksemate lõikude täitmiseks sobivate elektroodidega võib kasutada varjestatud metallkaarkeevitust (SMAW).
Täitematerjali valik: see on liigeste pikaealisuse jaoks ülimalt oluline.
ERNiCu-7 (Monel 60/Alloy 400 täiteaine): see on tööstusharu-eelistatud valik nii 90-10 kui ka 70-30 Cu-Ni liitmiseks. Selle nikli-vase koostis tagab ühilduva korrosioonikindla keevismetalli, millel on kõrge keevitustugevus ja suurepärane pragunemiskindlus. See on eriti tõhus merevee teenindamiseks.
Sobiv täiteaine (ERCuNi): saab kasutada, kuid see on kuumpragunemisele vastuvõtlikum ja nõuab erakordseid keevitajaoskusi. Levinum 90-10 sulamite puhul.
Üle-sobiv täiteaine (ERNiCr-3/sulam 625): kasutatakse kriitiliste teenuste jaoks või Cu-Ni keevitamiseks muude sulamitega, nagu roostevaba teras.
Kohustuslikud protseduurietapid:
Põhjalik puhastamine: eemaldage vuugipindadelt kõik oksiidid, rasv ja niiskus. Kasutage ainult Cu-Ni jaoks mõeldud roostevabast terasest harja, et vältida raua saastumist.
Seljapuhastus: 100% inertgaasi tagakülg (argoon) on oluline, et vältida sisemise juurehelme oksüdeerumist ("suhkrut"), millest saaks punktkorrosiooni fookuspunkt.
Kontrollitud soojussisend: kasutage nööriga helmeid, mitte kudumist. Säilitage range läbipääsudevaheline temperatuur alla 150 °C (300 °F). Liigne kuumus laiendab kuum{4}}mõjutatud tsooni (HAZ), põhjustades terade kasvu ja sademete moodustumist, mis halvendab korrosioonikindlust.
Keevisõmbluse töötlemine: pärast keevitamist tuleb keevisõmblusel ja HAZ-lt eemaldada kuumusvärv (nähtavad oksiidid). See saavutatakse järgmiselt:
Marineerimine: lämmastik-vesinikfluoriidhappe pasta või lahuse pealekandmine. See lahustab oksiidid ja kriitiliselt taaspassiveerib pinna, võimaldades uue, pideva kaitsva Cu₂O kile moodustumist.
Passiveerimine: Puhta veega loputamine ja pinna õhu käes kuivamine lõpetab kile moodustumise.
Selle sammu vahelejätmine jätab elektrokeemiliselt aktiivse pinna, mis eelistatavalt korrodeerub, põhjustades keevisliidete enneaegset riket.
4. Millised konkreetsed kvaliteeditagamise ja mittepurustavate katsete (NDT) protokollid on Cu-Ni liitmike jaoks kriitilise tähtsusega teenustes, nagu avamere tulevee- või magestamistehased, olulised?
Kriitiliste teenuste puhul ulatub kontrollimine palju kaugemale kui materjali sertifikaat. Rakendatakse mitmekihilist -NDT strateegiat:
Materjali kontrollimine:
Positiivne materjali identifitseerimine (PMI): pihuarvutite röntgenfluorestsents- (XRF) analüsaatorite kasutamine nii liitmiku kui ka keevisõmbluse täitematerjalil, et kinnitada õige sulami klass (C70600/C71500) ja tuvastada ohtlike materjalide-segu.
Sertifitseerimise ülevaatus: kehtiva EN 10204 (või samaväärse) tüübi 3.1 veski testimise sertifikaadi tagamine, mis seob liitmiku selle soojuskeemilise analüüsi ja mehaaniliste omaduste testidega.
Mõõtmete ja visuaalne kontroll: B16.9/B16.11 mõõtmetele vastavuse kontrollimine, pinnadefektide (nt lamineerimine või sügavad kriimustused) kontrollimine ning keevisõmbluse otste õigete kalduste tagamine.
Keevisõmbluste mittepurustav uurimine (valmistatud B467 liitmike ja keevisõmbluste jaoks):
Värvaine läbitungimise testimine (PT): rakendatakse kõikide pesa{0}}keevitusliitmike välisele keevisõmblusele ja valmistatud põkk-liitmike keevisõmblustele (T-d, põlved), et tuvastada pinna-murdmispragusid, sulandumise puudumist või poorsust.
Radiograafiline testimine (RT): kohustuslik kõigi kriitiliste süsteemide põkk{0}}keevisliidete jaoks. See hõlmab B467 liitmike pikiõmblust ja kõiki välikeevisõmblusi, mis ühendavad liitmikud toruga. RT annab püsiva pildi sisemise keevisõmbluse kvaliteedist, paljastades mahulised vead, nagu sisemine poorsus, räbu lisamine või mittetäielik läbitungimine.
Ultraheli testimine (UT): võib kasutada paksemate osade või RT poolt leitud defektide suuruse määramiseks. Seda kasutatakse ka rasketel-seinatarvikutel, et kontrollida sisemist lamineerimist.
Surve testimine: lõplik süsteemi terviklikkuse tõend. Pärast paigaldamist läbib kogu torustik hüdrostaatilise katse 1,5-kordsel ASME B31.3 projekteeritud rõhul. Selle katse ajal kontrollitakse kõiki liitmikke ja keevisõmblusi lekete suhtes, mis aitab ka sisemist kaitsekilet konditsioneerida.
5. Kuidas on Cu-Ni-liitmikke kasutava süsteemi omamise kogukulu (TCO) võrreldes süsteemiga, mis kasutab merevee teenindamiseks kaetud süsinikterasest või superdupleks-roostevabast terasest liitmikke?
TCO analüüs näitab, miks Cu{0}}Ni võidab sageli pikaajalistes-mererakendustes:
vs. sisevoodriga/kaetud süsinikterasest liitmikud:
CAPEX: Kaetud teras on esialgu oluliselt odavam.
OPEX/risk: sisemised vooderdised (nt kumm, epoksiid) on paigaldamise ajal väga vastuvõtlikud kahjustustele veehaamri või prahi poolt. Üksainus nööpaugu purunemine põhjustab terase katastroofilist kilealuse korrosiooni, mille tagajärjeks on lekked, planeerimata seisakud ja kulukad asendused. Kontrolli- ja hoolduskoormus on suur. Cu-Ni, mis on homogeenne ja korrosioonikindel, ei vaja sellist vooderdust ja pakub prognoositavat, vähese hooldusega teenust aastakümneteks.
vs. Super Duplex roostevabast terasest (SDSS, nt UNS S32750) liitmikud:
CAPEX: SDSS-liitmikud on võrreldavad või veidi kallimad kui 70-30 Cu-Ni liitmikud.
Jõudlus/TCO: SDSS pakub väga suurt tugevust (võimaldab õhemaid seinu) ja suurepärast vastupidavust täppide tekkele. Selle biomäärdumiskindlus on aga null, mis toob kaasa suuremad hoolduspuhastuskulud ja hoiusealuse korrosiooni (UDC) riski. Samuti on see vastuvõtlik pingekorrosioonipragunemisele (SCC), kui seda on valesti kuumtöödeldud või kui see puutub kokku kõrgendatud temperatuuridega. Lisaks võib selle kõrge kõvadus muuta kohapeal-muutmise keeruliseks.
Otsustuspunkt: SDSS paistab silma kõrgrõhu, -tugevusega, puhta ja klooritud merevee rakendustes. Cu-Ni-liitmikud on paremad süsteemides, mis on altid biomäärdumisele, saastunud või sulfiide-sisaldavas vees, kus SCC on muret tekitav või kus hinnatakse kohapeal valmistamise lihtsust ja tõestatud, aastakümnete pikkust kasutusajalugu. Cu-Ni loomupärane töökindlus ja madalam hoolduskulu annavad sellele vaatamata potentsiaalselt sarnasele alginvesteeringule sageli parema TCO varade 25-aastase eluea jooksul.
Järeldus: vask{0}}nikkeltoruliitmike spetsifikatsioon on investeering pikaajalisse-süsteemi terviklikkusesse. Nende väärtus ei seisne madalas esmahinnas, vaid tugeva, usaldusväärse ja madala-hooldusega torustiku pakkumises, mis minimeerib kasutusriski, seisakuid ja elutsükli kulusid maakera kõige keerulisemates söövitavates keskkondades.
