Kuidas on Hastelloy B kapillaartorude korrosioonikindlus erinevates keemilistes keskkondades võrreldav ja milliste piirangutega peaksid disainerid arvestama, et tagada pikaajaline töökindlus?

1. Mis määrab Hastelloy B kapillaartoru ja mille poolest erineb selle tootmisprotsess standardsetest tööstuslikest torudest?

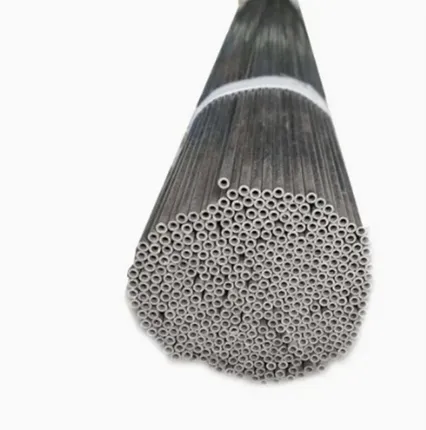

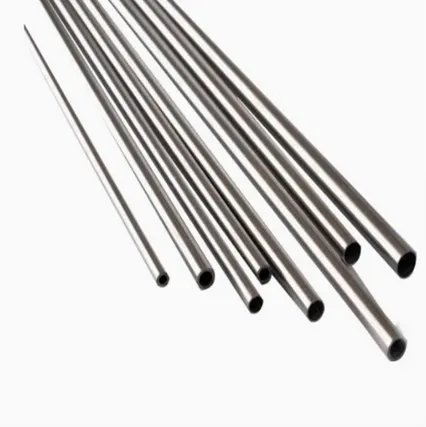

Hastelloy B kapillaartoru on täppis--konstrueeritud väikese-läbimõõduga toru, mille välisläbimõõt (OD) on tavaliselt 1/4 tolli (6,35 mm) või vähem ja mille täpne sisemine ava (ID) on piiratud tolerantsiga. Need torud on kriitilised komponendid mõõteriistades, keemiliste vedelike käsitsemise süsteemides ja analüütilistes seadmetes.

Karakteristikute määratlemine:

Mõõtmete täpsus:

OD vahemik: tavaliselt 1/16 tolli (1,59 mm) kuni 1/4 tolli (6,35 mm).

Seina paksus: sageli 0,010–0,049 tolli (0,25–1,24 mm).

Tolerantsid: OD tavaliselt ±0,001" kuni ±0,002"; ID määratakse sageli sarnase täpsusega.

Pikkus: tarnitakse sirgete pikkuste või rullidena (kuni 1000+ jalga).

Pinna viimistlus:

Sisepinna viimistlus on vooluomaduste jaoks kriitiline.

Tüüpilised nõuded: 8-16 Ra mikrotolli (0,2–0,4 μm) või parem.

Materjali omadused:

UNS N10665 (Hastelloy B-2) keemia: 26-30% Mo, bilanss Ni.

Lahusega lõõmutatud seisund optimaalse korrosioonikindluse tagamiseks.

Saadaval erineva iseloomuga: lõõmutatud (pehme) painutamiseks või kõvaks{0}}tõmmatud jäikuse tagamiseks.

Tootmisprotsess vs standardtorud:

Kapillaartoru valmistamise järjekord:

Toruõõne ettevalmistamine: alustage Hastelloy B täppis{0}}ekstrudeeritud või läbistatud õõnsusega.

Külm tõmbamine (esimene läbimine): esialgne vähendamine ligikaudse suuruseni.

Vahelõõmutamine: lahuse lõõmutamine plastilisuse taastamiseks pärast töökõvenemist.

Mitu joonistuskäiku: järkjärguline vähendamine läbi karbiidstantside ID-d kontrollivate täppissüdamikega.

Lõplik lõõmutamine (vajadusel): pehme karastuse jaoks; jäetakse välja raske{0}}tuju tõttu.

Sirgendamine ja lõikamine: Täpne sirgendamine määratud sirgusele.

Puhastamine: Ultraheli ja lahustiga puhastamine tõmbemäärdeainete eemaldamiseks.

Ülevaatus: 100% mõõtmete kontrollimine, pinna kontroll ja survekatse.

2. Millised on Hastelloy B kapillaartorude peamised rakendused keemia-, farmaatsia- ja instrumentaariumitööstuses?

Hastelloy B kapillaartorud täidavad kriitilisi funktsioone rakendustes, mis nõuavad täpset vedeliku käitlemist söövitavas keskkonnas. Nende väike läbimõõt, täpne ava ja erakordne korrosioonikindlus muudavad need mitmes tööstusharus asendamatuks.

Keemilise töötlemise rakendused:

Kemikaalide süstimise süsteemid:

Funktsioon: korrosiooniinhibiitorite, katalüsaatorite või reaktiivide täpne doseerimine protsessivoogudesse.

Miks Hastelloy B: talub agressiivseid kemikaale (HCl, H₂SO₄), mis ründavad kiiresti roostevaba terast.

Tüüpiline seadistus: kõrgsurve{0}}pritsepumbad, mis on ühendatud kapillaartorudega, mis viivad sissepritsesulgedeni.

Proovivõtusüsteemid:

Funktsioon: eraldage analüüsimiseks protsessivoogudest väikesed representatiivsed proovid.

Miks Hastelloy B: säilitab proovi terviklikkuse, vältides korrosioonitoodetega saastumist.

Kriitiline funktsioon: sujuv ID hoiab ära proovi{0}}katkestamise ja ristsaastumise.

Surveanduri liinid:

Funktsioon: edastada protsessirõhk kaugsaatjatele või mõõturitele.

Miks Hastelloy B: talub söövitavaid protsessivedelikke ilma ummistumise või korrodeerumiseta.

Kaalutlus: väike ava võimaldab kiiret rõhureaktsiooni, minimeerides samal ajal vedeliku mahtu.

Farmaatsia ja biotehnoloogia rakendused:

Kromatograafiasüsteemid:

Funktsioon: teisaldage liikuvad faasid ja proovid HPLC (kõrge{0}}jõudlusega vedelikkromatograafia) süsteemidesse.

Miks Hastelloy B: keemiliselt inertne agressiivsete liikuvate faaside suhtes (happed, puhvrid); sile ava tagab teravad tipud.

Kriitiline nõue: Äärmiselt sujuv ID (≤8 Ra), et vältida riba laienemist.

API süntees (väike maht):

Funktsioon: söövitavate reaktiivide ülekandmine väikesemahulistes{0}} pidevvooluga reaktorites.

Miks Hastelloy B: säilitab aktiivsete farmatseutiliste koostisosade (API) puhtuse, vältides metallist saastumist.

Puhas-kohas-(CIP) süsteemid:

Funktsioon: kriitiliste protsessiseadmete puhastus- ja desinfitseerimislahenduste tarnimine.

Miks Hastelloy B: talub agressiivseid puhastusaineid (happed, söövitajad, oksüdeerijad).

Seadmed ja analüütilised rakendused:

Gaasikromatograafia:

Funktsioon: kandegaasitorud ja proovide ülekandeliinid.

Miks Hastelloy B: söövitavate proovide suhtes inertne; sile ava säilitab eraldamise efektiivsuse.

Protsessi analüsaatorid:

Funktsioon: protsesside proovide transportimine võrguanalüsaatoritesse (FTIR, NIR jne).

Miks Hastelloy B: säilitab proovi terviklikkuse; peab vastu agressiivsetele proovimaatriksitele.

Termopaari ümbris:

Funktsioon: kaitsta temperatuuriandureid söövitava keskkonna eest.

Miks Hastelloy B: õhuke sein võimaldab kiiret termilist reaktsiooni, pakkudes samas korrosioonikaitset.

Spetsiaalsed rakendused:

3. Millised kvaliteedikontrolli ja kontrolli nõuded on Hastelloy B kapillaartorudele spetsiifilised kriitilistes analüütilistes ja farmaatsiarakendustes?

Kriitiliste rakenduste kapillaartorud nõuavad erakordselt ranget kvaliteedikontrolli, mis on palju suurem kui standardsed tööstuslikud torud. Need nõuded tagavad mõõtmete täpsuse, pinna terviklikkuse ja materjali jõudluse.

D Mõõtmete kontroll:

OD ja seina paksus:

Meetod: lasermikromeetrid, õhumõõturid või kontaktmikromeetrid.

Tolerants: täppisklasside puhul tavaliselt ±0,001" või ±0,0005".

Proovide võtmine: kriitiliste rakenduste 100% kontroll.

ID kinnitamine:

Meetod: õhuvoolu testimine (mõõdetakse ID rõhulanguse järgi), tihvtide mõõtmine või ultrahelimõõtmine.

Väljakutse: otsene ID mõõtmine väikestes avades on keeruline.

Aktsepteeritavus: ±0,001" või parem, kontrollitud põhimõõturi viitega.

Kontsentrilisus (seina ühtlus):

Meetod: Ultraheli seina paksuse skaneerimine või pöörisvool.

Nõue: Tavaliselt vähemalt 90% (seina varieeruvus ≤10%).

Tähtsus: õhukesed laigud tekitavad surve haavatavust; paksud laigud mõjutavad voolu.

Sirgus:

Meetod: sirgusmõõtur või optiline komparaator.

Nõue: tüüpiline 1/16 tolli 3 jalga (0,5 mm/m); saadaval on tihedam.

Pikkuse täpsus:

Meetod: Täppismõõdulint või lasermõõtmine.

Tolerants: ±1/32" tüüpiliste lõikepikkuste korral.

Pinnakvaliteedi kontroll:

Sisepinna viimistlus (kromatograafia jaoks kriitiline):

Meetod: Profilomeetria (destruktiivne lõikamine) või optiline võrdlus.

Nõue: tüüpiline 8-16 Ra mikro-tolli (0,2-0,4 μm); 4-8 Ra ülikõrge puhtusastme jaoks.

Mõju: karedad pinnad põhjustavad riba laienemist ja proovi adsorptsiooni.

Visuaalne kontroll (sisemine):

Meetod: Boroskoobi uuring suuremate ID-de jaoks; hävitav proovide võtmine väiksemate jaoks.

Sihitud defektid: joonistusjäljed, kriimud, augud, kandmised.

Väline pind:

Meetod: visuaalne, optiline kontroll.

Sihtdefektid: kriimustused, mõlgid, stantsijäljed, värvimuutused.

Mittepurustav uurimine (NDE):

Pöörisvoolu testimine (ET) vastavalt ASTM E243/E571:

Kasutamine: 100% toru pikkusest.

Sihitud defektid: praod, õmblused, kaaned, seinavariatsioonid.

Tundlikkus: kalibreeritud kunstlike defektidega (läbi{0}}augud, sälgud).

Ultraheli testimine (UT) Wall/ID jaoks:

Kasutusala: kriitilised rakendused, paksemad seinad.

Sihitud defektid: seinavariatsioonid, laminaadid, kandmised.

Heeliumi lekke testimine:

Kasutusala: üli-kõrge-puhtusastmega, kõrge-vaakum- või mürgine teenus.

Tundlikkus: tuvastage lekked < 1 × 10⁻⁹ cc/sek.

Meetod: survestada heeliumiga, tuvastada massispektromeetriga.

Rõhu ja purunemise testimine:

Hüdrostaatilise rõhu test:

Kasutamine: proovide testimine igast partiist.

Rõhk: tavaliselt 1,5 × kavandatud rõhk või vastavalt spetsifikatsioonile.

Pursketest:

Kasutamine: Proovikatsutite hävitav testimine.

Eesmärk: veenduda, et tegelik lõhkemisrõhk ületab arvutatud miinimumi.

Puhtus ja pakend:

Puhastamine:

Meetod: Ultraheli puhastamine sobivate lahustitega.

Kontrollimine: vee purunemise test, gravimeetriline analüüs või osakeste loendus.

Pakend:

Nõue: topelt-kotis puhtas ruumis; korgiga otsad.

Märgistus: küttenumber, partii number, suurus, klass.

Nõuded dokumentidele:

4. Millised paigaldus- ja käsitsemiskaalutlused on Hastelloy B kapillaartorude puhul ainulaadsed, eriti seoses painutamise, laienemise ja liitmikega ühendamisega?

Hastelloy B kapillaartorude õige paigaldamine on{0}}pikaajalise toimimise jaoks hädavajalik. Sulami töö-kõvenemisomadused ja kapillaartorude õhuke sein nõuavad kahjustuste ja enneaegse rikke vältimiseks hoolikat tehnikat.

Materjali käitumise kaalutlused:

Töö karastamine:

Hastelloy B work kõvastub kiiresti külmtöödel (painutamine, laienemine).

Pärast kõvastumist muutub materjal rabedaks ja võib praguneda.

Mõte: painutustoimingud peavad olema sujuvad ja pidevad; vältige uuesti{0}}painutamist või ületöötamist.

Tagasipainutus:

Suurem voolavuspiir kui roostevaba teras annab suurema tagasitõuke.

Mõte: kompenseerimiseks painutage veidi üle-; kasutage painutustööriistu tagasitõmbevaruga.

Sensibiliseerimise oht:

Kokkupuude 1200–1600 °F (nt keevitamise või kõvajoodisega jootmise tõttu) võib põhjustada rabedaid faase.

Mõte: vältige kuuma tööd; võimaluse korral kasutage keevitamise asemel mehaanilisi ühendusi.

Painutamise juhised:

Minimaalne painderaadius:

Lõõmutatud temper: 2 × toru OD miinimum; Eelistatakse 3 × OD.

Kõva-tõmmatud temper: 3 × OD miinimum; Eelistatud 4 × OD.

Väiksemad raadiused võivad seina õhenemise, kortsumise või lõhenemise ohtu.

Painutusmeetodid:

Tehnika:

Kasutage õhukese seinaga torude jaoks sobivaid painutustööriistu{0}}.

Tugitoru painde ajal, et vältida ovaalsust.

Vältige liigset jõudu; sujuv, pidev liikumine.

Inspect bend for flattening (>10% ovaalsus on vastuvõetamatu).

Põletamine ja lõpu ettevalmistamine:

Põletamine:

Hastelloy B töö kõveneb põletamise ajal; võib ületöötamise korral praguneda.

Kasutage kontrollitud etteandega õiget kõrvetustööriista.

Põletamiseks vajalik lõõmutatud temper; kõvasti-joonistatud sobimatu.

Kontrollige pärast põletamist pragude suhtes (kriitilise hoolduse jaoks on soovitatav kasutada värvi läbitungimist).

Lõikamine:

Kasutage terava rattaga torulõikurit; vältige saagimist (tekitage purse).

Tühjendage seest ja väljast põhjalikult; jääkjäägid võivad põhjustada vooluhäireid või liitmiku kahjustusi.

Lõpeta ruut:

Veenduge, et lõigatud otsa ruut on toru telje suhtes (≤2° kõrvalekalle).

Vajadusel kasutage kriitiliste liitmike jaoks kattetööriista.

Ühendus liitmikega:

Surveliitmikud (nt Swagelok, Parker):

Eelistatud ühendusviis kapillaartorude jaoks.

Järgige täpselt tootja pöördemomendi spetsifikatsioone.

Üle-pööre võib toru kokku kukkuda; ala-pööre põhjustab lekkeid.

Õige paigaldamise kontrollimiseks kaaluge pöördemomendi märgistamist.

Istmed:

Esmakordsel paigaldamisel on vaja toru OD "hammustamiseks" ümbrist.

Kasutage rõngaste asukoha näitamiseks märgistust.

Vältige tihvtide korduvkasutamist torude uutes kohtades.

Sisestamise sügavus:

Enne pingutamist veenduge, et toru oleks täielikult sisestatud ümbrisest mööda.

Kontrollimiseks märkige sisestussügavus.

Toru tugi:

Vibratsiooniväsimuse vältimiseks tugitoru liitmike lähedal.

Kasutage sobiva vahega toruklambreid.

Puhastamine ja puhastamine:

Paigalduseelne-puhastus:

Eemaldage kaitsekorgid vahetult enne paigaldamist.

Puhastamise vajaduse korral kasutage sobivaid lahusteid (isopropüülalkohol, atsetoon).

Vältige klooritud lahusteid (jääkide jäämisel võib see põhjustada täppide moodustumist).

Pärast-installimist puhastamine:

Õhu ja niiskuse eemaldamiseks puhastage inertgaasiga (lämmastik, argoon).

Enne protsessivedeliku lisamist kontrollige süsteemi puhtust.

Ülevaatus pärast paigaldamist:

Rõhu testimissüsteem enne hooldust.

Kontrollige painutusi ja ühendusi pragude või deformatsiooni suhtes.

Jälgige esmasel töötamisel lekkeid.

5. Kuidas on Hastelloy B kapillaartorude korrosioonikindlus erinevates keemilistes keskkondades võrreldav ja milliseid piiranguid peaksid disainerid pikaajalise töökindluse tagamiseks arvestama?

Hastelloy B kapillaartorude korrosioonikäitumise mõistmine on materjali õigeks valikuks ja usaldusväärseks pikaajaliseks{0}}toimivuseks hädavajalik. Sulami jõudlus varieerub järsult sõltuvalt konkreetsest keskkonnast.

Korrosioonikindluse profiil:

Suurepärane vastupidavus (sulami tugevused):

Vesinikkloriidhape (HCl):

Toimivus: erakordne vastupidavus kõigil kontsentratsioonidel kuni keemistemperatuurini.

Tavaline määr:<0.1 mm/year in pure HCl.

Märkus: B-2 valimise peamine põhjus; ületab kõik muud kaubanduslikud sulamid.

Väävelhape (H₂SO₂):

Toimivus: hea vastupidavus kontsentratsioonide vähendamisele (kuni 60%) mõõdukatel temperatuuridel.

Piirang: jõudlus langeb üle 60% kontsentratsiooni ja kõrgendatud temperatuuride korral.

Fosforhape (H3PO4):

Toimivus: Suurepärane puhtas fosforhappes.

Ettevaatust: Lisandid (fluoriidid, kloriidid) võivad jõudlust mõjutada.

Äädikhape (CH₃COOH):

Toimivus: Suurepärane kõikides kontsentratsioonides, isegi keemise ajal.

Orgaanilised happed (sipelghape, piimhape jne):

Toimivus: üldiselt suurepärane orgaaniliste hapete redutseerimisel.

Piirangud ja keskkonnatundlikkus:

Oksüdeerivad liigid (kriitiline haavatavus):

Probleem: B-2 laguneb kiiresti oksüdeerivate ainete juuresolekul: lahustunud hapnik, raudioonid (Fe³⁺), vaskioonid (Cu²⁺), nitraadid, kromaadid, hüpokloritid.

Mehhanism: Oksüdeerijad tõstavad elektrokeemilist potentsiaali; ilma kroomita ei saa B-2 moodustada passiivset kilet ja korrodeerub kiiresti.

Projekteerimise tähendus: kriitiline oksüdeerijate välistamiseks B-2 süsteemidest. Isegi väikesed kogused võivad kiirendada korrosiooni.

Väävelhape kõrge kontsentratsiooniga:

Üle 60% H₂SO₂, eriti üle 150 °F (65 °C), suureneb korrosioonimäär märkimisväärselt.

Üle 80%, B-2 üldiselt ei soovitata.

Vesinikfluoriidhape (HF):

B-2 takistus on piiratud; spetsiaalsed sulamid (Monel) võivad paremini toimida.

Klooritud lahustid:

Mõned klooritud lahustid võivad laguneda, moodustades HCl ja oksüdeerivad ained.

Hinnake ühilduvust hoolikalt; kaaluge C-276 segakeskkondade jaoks.

Temperatuuri piirangud:

Maksimaalne töötemperatuur sõltub keskkonnast; tavaliselt 800 °F (427 °C) redutseerivates gaasides, madalam hapetes.

Üle 800 ° F mehaanilised omadused vähenevad; üle 1000°F võib tekkida oksüdatsioon.

Keevituse kuumuse{0}}mõjutatud tsoon (HAZ):

Kui kapillaartorud on keevitatud (mitte tüüpiline), võib HAZ muutuda tundlikuks.

Sensibiliseeritud alad, mis on vastuvõtlikud teradevahelisele korrosioonile.

Kapillaartorudele omased korrosioonimehhanismid:

Pragude korrosioon:

Tihedad praod (hülsside all, liitmike juures) võivad koondada söövitavaid aineid.

B-2 on üldiselt resistentne, kuid mitte immuunne rasketes tingimustes.

Galvaaniline korrosioon:

Juhtivates elektrolüütides koos üllasmate materjalidega (grafiit, plaatina, titaan).

Vältige selliseid paare või tagage elektriisolatsioon.

Voolu-Kiirendatud korrosioon:

Suur kiirus väikeses avas võib suurendada korrosioonikiirust.

Konservatiivsete kiiruste projekteerimine (vedelike puhul ≤3 m/s).

Punktide korrosioon:

Puhtates redutseerivates hapetes haruldane, kuid võimalik, kui esineb oksüdeerivaid aineid.

Pinnadefektid võivad põhjustada süvendite tekkimist.

Disaineri kontrollnimekiri pikaajalise{0}}kindluse tagamiseks:

Juhtumi näide:
Hastelloy B kapillaartoru puhas HCl-ga 2 m/s võib kesta 10+ aastat. Sama toru 50 ppm raudioonidega (Fe³⁺) võib mõne nädala pärast rikki minna. Oluline on mõista kogu keskkonda -sealhulgas lisandijälgedest-.
