Millised on kriitilised kaalutlused Hastelloy X toru keevitamisel ja põletisõlmedeks valmistamisel?

1. K: Mis on Hastelloy X (UNS N06002 / 2.4665) keemiline koostis ja metallurgiline identiteet ning kuidas see korreleerub AMS 5587-ga?

A:Hastelloy X (UNS N06002 / Werkstoff 2.4665) on nikkel-kroom-raud-molübdeenisulam, mis on spetsiaalselt välja töötatud kõrgtemperatuurilisteks kosmose- ja tööstusrakendusteks, mis nõuavad erakordset oksüdatsioonikindlust, kõrget{6}}temperatuuritugevust ja kanga vastupidavust. Selle nimikoostis on47,5% minimaalselt niklit, 20,5–23,0% kroomi, 17,0–20,0% rauda, 8,0–10,0% molübdeeni, kontrollitud lisanditegakoobalt (0,5–2,5%) , volfram (0,2–1,0%)jasüsinik (0,05–0,15%) .

Sulami koostis pakub ainulaadset omaduste kombinatsiooni:

Nikkel (47,5% min):Moodustab tahke -lahusega tugevdatud maatriksi vundamendi, pakkudes vastupidavust kahanevale keskkonnale ja säilitades elastsuse kõrgetel temperatuuridel.

Kroom (20,5–23,0%):Tagab erakordse oksüdatsioonikindluse kuni ligikaudu2200 °F (1204 °C)moodustades stabiilse, kleepuva kroomoksiidi (Cr₂O₃) katlakivi.

Molübdeen (8,0–10,0%):Pakub kindlat-lahust tugevdavat toimet ja suurendab vastupidavust vähendavale keskkonnale ja kloriidide kahjustustele.

Süsinik (0,05–0,15%):Kontrollitakse kõrgemal tasemel kui paljud niklisulamid, et soodustada peente karbiidide moodustumist, mis aitavad kaasa kõrgel-temperatuuril roomamistugevusele.

AMS 5587on aerokosmosematerjalide spetsifikatsioon, mis reguleerib niklisulamit, korrosiooni- ja kuumakindlat, õmblusteta või keevitatud toru, 47,5Ni – 22Cr – 18,5Fe – 9,0Mo – 0,60 W – 0,15C, lahusega kuumtöödeldud (UNS N06002). See spetsifikatsioon määratleb:

Keemilise koostise piirid

Nõuded mehaanilistele omadustele

Kuumtöötlus (lahus lõõmutatud temperatuuril 2100–2200 °F, millele järgneb kiire jahutamine)

Mittepurustavate katsete nõuded

Torutoodete mõõtmete tolerantsid

Gaasiturbiinmootorite ja tööstuslike põlemissüsteemide põletikomponentide jaoks pakub AMS 5587-sertifitseeritud Hastelloy X toru usaldusväärset kõrget-temperatuuri, mis on oluline ohutuks ja pikaajaliseks tööks.

2. K: Miks on Hastelloy X eelistatud materjal põletikomponentide ja põlemissüsteemide jaoks?

A:Põleti komponendid,{0}}sealhulgas põlemisvooderdised, leegihoidikud, üleminekukanalid ja kütusepihustid-esitavad mõningaid kõige nõudlikumaid teeninduskeskkondi kosmose- ja tööstusrakendustes. Hastelloy X on mitmete ainulaadsete omaduste tõttu muutunud nende komponentide jaoks populaarseks materjaliks.

Erakordne oksüdatsioonikindlus:
Põleti komponendid töötavad otseses kokkupuutes põlemisgaasidega temperatuuridel alates870–1150 °C (1600–2100 °F). Nendel temperatuuridel on oksüdatsioonikindlus esmatähtis. Hastelloy X moodustab stabiilse, tihedalt kleepuva kroomoksiidi katlakivi, mis kaitseb selle all olevat metalli jätkuva oksüdatsiooni eest. Erinevalt paljudest roostevabast terasest ei pea see kaal termilise tsükli ajal pritsimisele -see on kriitiline nõue komponentidele, mis korduvalt kuumenevad ja jahtuvad.

Kõrge{0}}temperatuuri tugevus:
Kuigi Hastelloy X ei ole sademega{0}}karastatud, säilitab see kasuliku tugevuse tänu tahke-lahuse tugevdamisele ja karbiidi dispersioonile. Tüüpiline tõmbetugevus temperatuuril 1800 °F (982 °C) on ligikaudu25–30 ksi, piisav põletirakendustes kasutatavate õhukeseseinaliste{0}}konstruktsioonide jaoks. Sulami roomemiskindlus tagab mõõtmete stabiilsuse tuhandete töötundide jooksul.

Vastupidavus termilisele väsimusele:
Põleti komponendid kogevad mootori käivitamisel äärmuslikke termilisi tsükleid, alates ümbritseva õhu temperatuurist kuni üle 2000 °F mõne sekundi jooksul. Hastelloy X-l on suurepärane termiline väsimuskindlus tänu:

Suur elastsus (tavaliselt 35–45% venivus)

Mõõdukas soojuspaisumise koefitsient (umbes 8,7 × 10⁻⁶ in/in/°F temperatuuril 1000 °F)

Stabiilne mikrostruktuur, mis on vastupidav rabedusele

Valmistatavus:
Erinevalt paljudest kõrge temperatuuriga{0}}sulamitest saab Hastelloy X-i hõlpsasti vormida, keevitada ja valmistada keerukate põletite geomeetrilisteks vormideks. Õhuke-gabariidiline leht (0,020–0,080 tolli) võib olla sügavtõmmatud, hüdrovormitud või keevitatud keerukate jahutusavade mustriga põlemisvooderdisteks. Sulami hea keevitatavus võimaldab hooldada{6}}kahjustatud komponente.

Tüüpilised põletikomponentide rakendused:

Lennundus- ja tööstusgaasiturbiinide tootjate jaoks õigustab Hastelloy X oksüdatsioonikindluse, kõrge{0}}temperatuuritugevuse ja valmistatavuse kombinatsioon selle laialdast kasutamist põletikomponentides.

3. K: Millised on peamised erinevused õmblusteta ja keevitatud Hastelloy X toru vahel AMS 5587 all ning kuidas need mõjutavad kulusid ja kasutuskõlblikkust?

A:AMS 5587 võimaldab Hastelloy X torude jaoks nii õmblusteta kui ka keevitatud konstruktsioone, kusjuures iga tootevorm pakub kulude, saadavuse ja rakenduse sobivuse osas selgeid eeliseid. Nende erisuste mõistmine on "odavate hulgimüügi" hangete jaoks hädavajalik, tagades samas jõudlusnõuete täitmise.

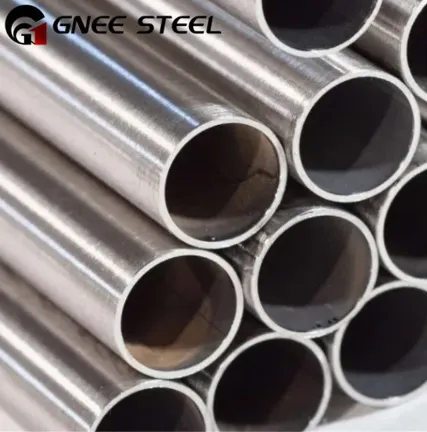

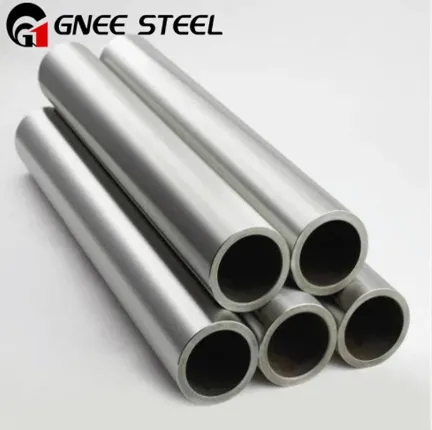

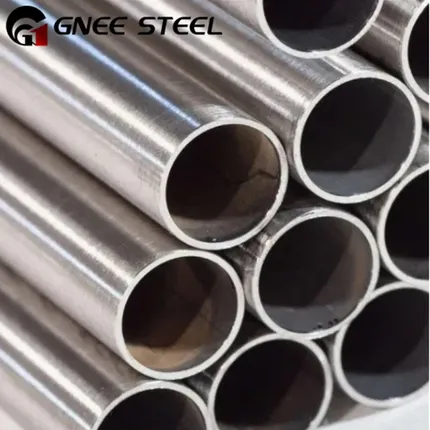

Õmblusteta Hastelloy X toru:

Tootmine:Toodetud kuumekstrusiooniga, millele järgneb külmtõmbamine üle torni. Protsess nõuab mitut läbimist vahepealsete lõõmutamistsüklitega.

Omadused:Kogu toru seina ulatuses ühtlane teraline struktuur, keevisõmblus puudub, oma olemuselt isotroopsed omadused.

Rakendused:Kõrgrõhu-rakendused, kriitilised pöörlevad komponendid, tuumateenistus, rakendused, mis nõuavad absoluutset keevisõmblustevabadust.

Kulu positsioon:Kõrgem tänu keerulisele tootmisprotsessile, väiksemale saagisele ja pikemale tarneajale (tavaliselt 12–20 nädalat).

Saadavus:Piiratud teatud suurusvahemikega; suurema läbimõõdu ja õhukeste seinte tootmine on keerulisem.

Keevitatud Hastelloy X toru:

Tootmine:Moodustatud lehest või ribast, pikisuunas keevitatud gaasvolframkaarkeevitusega (GTAW) või plasmakaarkeevitusega, seejärel külmtõmmatud lõõmutamistsüklitega lõppmõõtmeteni.

Omadused:Keevisõmblus on pärast nõuetekohast töötlemist tavaliselt mitteväärismetallist eristatav; keevistsooni omadused vastavad või ületavad mitteväärismetalli, kui seda korralikult kuumtöödelda.

Rakendused:Põleti komponendid, soojusvaheti torud, väljalaskesüsteemid, üldised kõrgete temperatuuride{0}}rakendused, kus kulutõhusus on prioriteet.

Kulu positsioon:Madalam-tavaliselt20–40% odavamsuurema tootmistõhususe, parema saagise ja lühema teostusaja (6–10 nädalat) tõttu.

Saadavus:Kergesti saadaval standardse läbimõõduga, sealhulgas populaarsete põletikomponentide suurustega.

Keevitatud torude kvaliteedi tagamine:
AMS 5587 nõuab keevitatud toru läbimist:

Mittepurustav testimine:100% pöörisvoolu või ultraheliuuring keevisõmbluse terviklikkuse kontrollimiseks

Lamestamise ja ääriku katsed:Keevisõmbluse elastsuse kontrollimine

Hüdrostaatiline testimine:Rõhu kontrollimine kohaldatavate teenindustingimuste jaoks

Valikujuhised:

"Odava hulgimüügi" jaoks pakub keevitatud Hastelloy X toru, mis vastab AMS 5587 nõuetele, optimaalse kulude ja jõudluse tasakaalu enamiku põletikomponentide rakenduste jaoks.

4. K: Millised on kriitilised kaalutlused Hastelloy X toru keevitamisel ja põletisõlmedeks valmistamisel?

A:Hastelloy X-l on hea keevitatavus ja valmistatavus, kuid põletikomponentide edukaks tootmiseks on vaja järgida konkreetseid protseduure, mis võtavad arvesse sulami ainulaadseid omadusi.

Eel{0}}keevituse ettevalmistamine:

Puhastamine:Põhjalik rasvaärastus on hädavajalik. Eemaldage atsetooni või mõne muu sobiva lahustiga kõik õlid, määrded ja märgistavad ühendid. Väävlit-sisaldavaid saasteaineid tuleb vältida, kuna need võivad põhjustada kuumpragusid.

Pinna ettevalmistamine:Eemaldage pinnaoksiidid mehaanilise puhastamise või peitsimisega. Kasutage spetsiaalseid tööriistu (traatharju, lihvkettaid), et vältida süsinikterasest või vasesulamitest{1}}saastumist.

Sobivus-:Õhukese seinaga põletitorude (seinapaksus 0,020–0,060 tolli) puhul on täpne sobitamine{0}}kriitilise tähtsusega. Vahekontroll hoiab ära-läbipõlemise ja tagab ühtlase keevisõmbluse kvaliteedi.

Täitematerjali valik:
Hastelloy X-i soovitatav täitemetall onERNiCrMo-2(AWS A5.14), mis sobib mitteväärismetalli koostisega. Teatud rakenduste puhulERNiCr-3võib kasutada keevitamiseks muude niklisulamite või roostevaba terasega.

Soojussisendi juhtimine:

Madal soojussisend:Säilitage soojussisend alla 1,0 kJ/mm (ligikaudu 25 kJ/in), et vältida terade liigset kasvu ja moonutusi

Läbipääsu temperatuur:Hoidke allpool200 °F (93 °C)õhukeste osade jaoks; allpool300 °F (150 °C)raskemate seinte jaoks

Tehnika:Kasutage stringeri helmeid; vältige kudumist, mis võib soodustada kuuma pragunemist

Varjestus:

Esmane varjestus:Kasutage GTAW (TIG) keevitamiseks puhast argooni või argooni{0}}heeliumi segusid

Tagasi-Puhastamine:Hädavajalik juurekäikudel, et vältida oksüdeerumist sisepinnal; kasutada argooni, mille hapnikusisaldus on alla 10 ppm

Keevituse{0}}järgne kuumtöötlus:
Hastelloy X-i kasutatakse tavaliseltkui-keevitatud seisukordilma keevisõmbluse järel{0}}kuumtöötluseta. Toru lahusega lõõmutatud seisund tagab piisava elastsuse ja keevitamine ei halvenda oluliselt korrosiooni- ega oksüdatsioonikindlust. Tõsise termilise tsükli või kriitilise hoolduse all olevate komponentide puhul võib aga pärast valmistamist määrata täislahuse lõõmutamise (2100–2200 °F, kiire jahutamine).

Põleti komponentide moodustamise kaalutlused:

Levinud valmistamisprobleemid:

Töö karastamine:Hastelloy X work{0}}kõveneb kiiresti. Kompleksvormimiseks võib olla vajalik vahepealne lõõmutamine.

Moonutused:Suurem soojuspaisumine nõuab keevitatud sõlmede hoolikat kinnitamist.

Galling:Toru painutamise või paisumise ajal võib sulam tööriistadele sattuda; kasutage kvaliteetseid{0}}määrdeaineid.

Valmistajate jaoks on ASME IX jaotise või lennundusstandardite järgi kvalifitseeritud keevitusprotseduurid hädavajalikud. Õige täitemetalli, kontrollitud soojussisendi ja sobivate vormimistehnikate kombinatsioon tagab, et Hastelloy X põleti komponendid saavutavad gaasiturbiinirakendustes nõutava pika kasutusea.

5. K: Milliste hankestrateegiatega on võimalik saavutada AMS 5587 Hastelloy X toru "odav hulgimüügi" hind, säilitades samal ajal kvaliteedi?

A:AMS 5587 Hastelloy X toru soodsa hulgihinna saavutamiseks on vaja strateegilisi hanketavasid, mis tasakaalustavad spetsifikatsiooninõudeid, tellimuste koguseid ja tarnijasuhteid. Järgmised strateegiad võivad aidata kulusid optimeerida ilma materjali terviklikkust kahjustamata.

1. Vajadusel täpsustage keevitatud toru:
Nagu arutatud, pakub tavaliselt keevitatud Hastelloy X toru20–40% kulude kokkuhoidvõrreldes õmblusteta, vastates samas AMS 5587 nõuetele. Põleti komponentide puhul on sageli eelistatud valik keevitatud toru, välja arvatud juhul, kui surve- või väsimusnõuded nõuavad õmblusteta konstruktsiooni.

2. Optimeerige tellimuste koguseid:

Konsolideeri tellimused:Ühendage mitu toru läbimõõtu, seina paksust ja pikkust üheks ostutellimuseks, et täita minimaalne tellimiskogus (tavaliselt 500–1000 naela keevitatud toru puhul)

Standardsuurused:Valige standardsed läbimõõdud ja seinapaksused (nt 0,500, 0,750, 1000 tolli OD; 0,035, 0,049, 0,065 tolli seinad), mitte mitte-standardsete suuruste

Majandustellimuse kogused:Tasakaalustage laokulud mahuallahindlustega. Paljud tarnijad pakuvad mitmetasandilist hinda 250 naela, 500 naela, 1000 naela ja 5000 naela kaupa

3. Aktsiavõimenduse programmid:

Veski varu:Suuremad veskid säilitavad standardsete Hastelloy X torude suurust. Laost ostmine välistab sulamis- ja töötlemisajad ning võimaldab mastaabisäästu tõttu sageli paremat hinda

Turustajate programmid:Suured turustajad pakuvad AMS 5587 toru jaoks "õigel ajal" laoprogramme, mis vähendavad ostja varude kandmise kulusid

Liigne materjal:Mõned tarnijad pakuvad lennundusprogrammide üleliigsetele või üleliigsetele materjalidele soodushinda

4. Kaaluge väärtus-lisaallika hankimist:

Lõika-pikkuseks-:Juhuslike pikkuste (tavaliselt 12–20 jalga) ostmine kohandatud lõikepikkuste asemel vähendab kulusid. Majasisene lõikamine on üldiselt säästlikum

Minimaalne töötlemine:Täpsustage "veski viimistlus", mitte poleeritud või spetsiaalselt puhastatud pinnad, kui seda pole rakenduse jaoks vaja

5. Tarnija valik:

6. Pikaajalised-lepingud:
Hastelloy X toru järjekindlatele kasutajatele võib tehaste või suuremate turustajatega iga-aastaste tarnelepingute sõlmimine tagada:

Fikseeritud hinnakujundus või hinnakaitse mehhanismid

Garanteeritud jaotus tarnepiirangute ajal

Vähendatud teostusajad spetsiaalsete tootmisaegade kaudu

Mahupõhised{0}}allahindlused pole hetkeostudel saadaval

7. Kvaliteedikontroll-Hulgiostude puhul kriitiline:
"Odav hulgimüük" ei tohiks kunagi kahjustada materjali jälgitavust. Kinnitage:

Täisveski katsearuanded (MTR-id):Peab dokumenteerima soojusanalüüsi, mehaanilised omadused ja kuumtöötluse

AMS 5587 vastavus:Spetsifikatsioonile vastavuse selgesõnaline kinnitus

Jälgitavus:Igale torule või kimbule märgitud kuumuse number, mis on jälgitav MTR-i

Mittepurustav testimine:Keevitatud toru pöörisvoolu või ultraheliuuringu dokumentatsioon

Kulude võrdluse näide (ligikaudne):

Kriitiline ettevaatus:
Ülemaailmsetes tarneahelates on dokumenteeritud võltsitud või nõuetele mittevastavad-kõrgtemperatuurilised-sulamid. Põleti komponentide jaoks mõeldud AMS 5587 materjali puhul,{4}}kus rike võib põhjustada katastroofilisi tagajärgi,{5}}alati:

Nõua algsest veskist MTR-e

Veenduge, et MTR vastab materjali märgistele

Kaaluge kriitiliste rakenduste saamisel sõltumatut PMI testimist

Ostke usaldusväärsetelt, väljakujunenud tarnijatelt, kellel on dokumenteeritud kvaliteedisüsteemid

Neid hankestrateegiaid rakendades saavad ostjad saavutada AMS 5587 Hastelloy X toru soodsa hulgihinna, säilitades samal ajal kvaliteedi ja jälgitavuse, mis on oluline gaasiturbiinipõleti komponentide ja muude kõrge temperatuuriga kosmoserakenduste jaoks.
