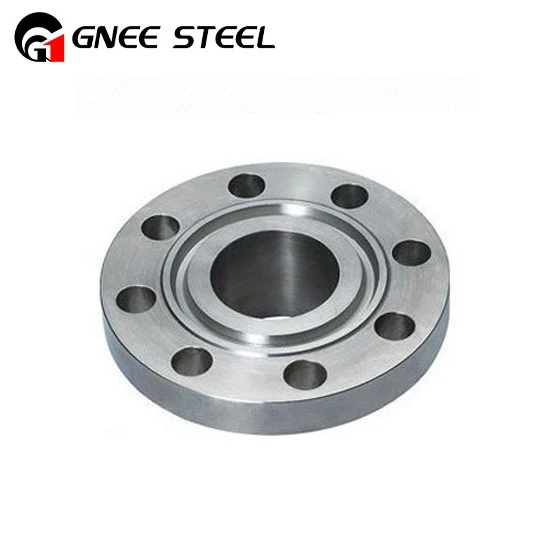

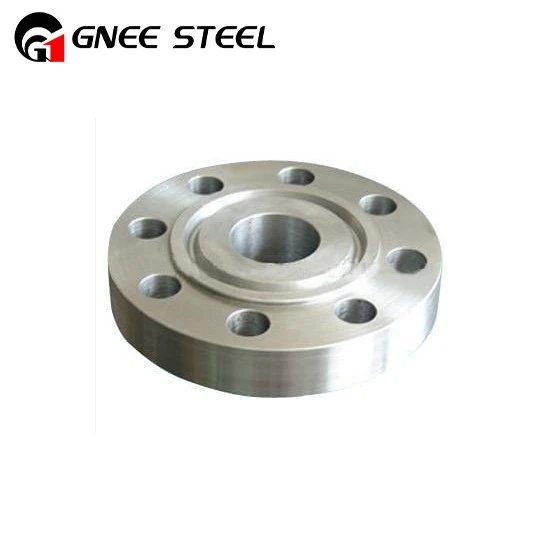

Rõnga tüüpi liiteäärikud

RTJ-äärikul võib olla kõrgendatud esiäärik, millesse on töödeldud rõngassoonega äärik. See ülestõstetud nägu ei ole tihendusvahendi osa. Rõngastihendäärikuga tihendavate RTJ-äärikute puhul võivad ühendatud ja pingutatud äärikute ülestõstetud äärikud ulatuda üksteiseni.

Küsi pakkumist

Räägime nüüd

Hiina juhtiva tarnija ja tootjana pakub GNEE Steel kulutõhusaid nikli-põhiseid sulamitooteid.

Saada meil{0}}:ss@gneesteel.com
Tel:+8615824687445

Toote tutvustus

Rõnga tüüpi liiteäärikud (RTJ) on peamiselt kasutatavad kõrge rõhu või kõrge temperatuuriga (üle 427 kraadi) korral. Nende äärikute külge on lõigatud sooned, mis on terasrõngastihendid. Kui poldid on pingutatud, surutakse nende äärikute vaheline tihend kokku piludesse või tihendab tihendit. See loob intiimse kontakti soonte sees, luues metalli-metalli tihendi. RTJ äärik on konstrueeritud kõrgendatud küljega, millesse on töödeldud rõngassoon (kõrgendatud pind ei täida tihendi ühtki osa). Kuigi need RTJ-äärikud on tihendatud rõngastihenditega, võivad ühendatud ja pingutatud äärikute kõrgendatud pinnad üksteisega kokku puutuda. Kokkusurutud tihend ei talu lisakoormust peale poldi pinge ja vibratsiooni. Seega ei saa liikumine tihendit veelgi purustada ja ühenduspinget vähendada.

Rõnga tüüpi liiteäärikute spetsifikatsioonid

Tüüp	RTJ / rõnga tüüpi liiteäärik
Suurus	½ tolli (15 NB) kuni 48 tolli (1200 NB)
Klass	150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2500 LBS, DIN standardne ND-6, 10, 16, 25, 40 jne.
Mõõtmed	ANSI B16.5, ANSI B16.47 seeria A ja B, MSS SP44, ASA, API-605, AWWA, kohandatud joonised
Standard	ANSI B16.5, ANSI B16.47, ANSI B16.36, ANSI B16.48, BS 4504, EN1092, UNI 2277/2278, DIN, JIS, SABS1123, GOST-12820
BS	BS4504, BS4504, BS1560, BS10
DIN	DIN2527, DIN2566, DIN2573, DIN2576, DIN2641, DIN2642, DIN2655, DIN2656, DIN2627, DIN2628, DIN2629, DIN 2631, DIN2632, DIN26634, DIN2633 637, DIN2638, DIN2673
Katmine / Pinnatöötlus	Roostevastane värv, õlimust õlivärv, kollane läbipaistev, tsingitud, külm- ja kuumtsingitud
Vormis	SORF, WNRF, BLRF, SWRF, LAP liigend, keermestatud, redutseeriv, prill jne
Ääriku näo tüüp	Lame nägu (FF), tõstepind (RF), rõngasliigend (RJT)
Ühenduse tüüp	Rõnga tüüpi liigend, süleliiges nägu, ülestõstetud nägu, lame nägu, suur isane-emane, väike isas-emane, suur keel ja soon, väike keel ja soon
Kasutamine	Naftaväljad, avamere, veesüsteem, laevaehitus, maagaas, elektrienergia, toruprojektid jne.
Pakkimine	Ei fumigeeri ega fumigeeri vineeri/puidualust ega korpust

Nickel Ring Type Joint Flanges

Rõnga tüüpi liiteäärik Valmistatud

RTJ-äärikud võivad olla valmistatud erinevatest materjalidest, olenevalt süsteemi ja rakenduse erinõuetest. Levinud materjalide hulka kuuluvad süsinikteras, roostevaba teras ja legeerteras. Materjali valik sõltub sellistest teguritest nagu süsteemi rõhk ja temperatuur, edastatava vedeliku või gaasi tüüp ja rakenduse keskkonnatingimused.

Rõnga tüüpi liigendiääriku eelised

RTJ äärikud pakuvad usaldusväärset ja kindlat tihendit, mis talub kõrget rõhku ja temperatuure, mistõttu on need ideaalsed nõudlike rakenduste jaoks. Neid on ka lihtne paigaldada ja eemaldada, muutes hooldus- ja remonditööd tõhusamaks.
